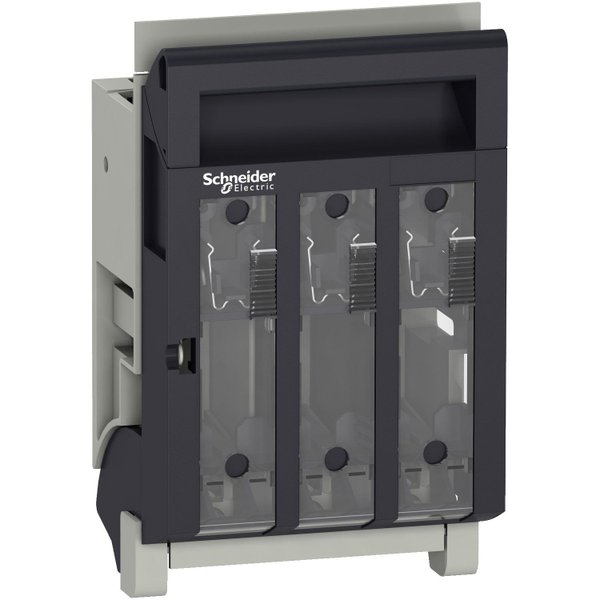

Este dispositivo FuPacT ISFT100 é um interruptor seccionador com fusível de 3 polos, fixo e de ligação frontal. As características do FuPacT ISFT oferecem maior flexibilidade em termos de montagem e cablagem É um dispositivo básico para montagem numa placa traseira. A corrente operacional nominal é de 100A a 690VAC para a categoria de utilização AC21B, 100A a 415VAC para AC22B. O tipo de ligação do fusível é DIN NH000. Está em conformidade com as normas IEC 60947-1 e IEC 60947-3
| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | LV480800 |
| Linha de produto | ISFT100 |
| Linha | FuPact |
| Nome do produto | Fupact ISFT |
| Tipo de produto ou componente | Fusível-chave seccionadora |
| Aplicativo do dispositivo | Equipamentos de proteção, monitoramento e controle Distribuição |
| Descrição de polos | 3P |
| Descrição dos polos protegidos | 3 f |
| Tipo de fusível | DIN |
| Tamanho do fusível | NH000 |
| Tipo de rede | CA |
| Frequência da rede | 50/60 Hz |
| Tipo de controle | Portadores de fusíveis lidar |
| [Ith] corrente térmica ao ar livre convencional | 100 A ( 40 °C ) power dissipation per fuse: 9 W horizontal 100 A ( 40 °C ) power dissipation per fuse: 9 W vertical 95 A ( 45 °C ) power dissipation per fuse: 8.92 W horizontal 95 A ( 45 °C ) power dissipation per fuse: 8.92 W vertical 90 A ( 50 °C ) power dissipation per fuse: 8.85 W horizontal 90 A ( 50 °C ) power dissipation per fuse: 8.85 W vertical 85 A ( 55 °C ) power dissipation per fuse: 8.77 W horizontal 85 A ( 55 °C ) power dissipation per fuse: 8.77 W vertical 80 A ( 60 °C ) power dissipation per fuse: 8.7 W horizontal 80 A ( 60 °C ) power dissipation per fuse: 8.7 W vertical 75 A ( 65 °C ) power dissipation per fuse: 8 W horizontal 75 A ( 65 °C ) power dissipation per fuse: 8 W vertical 70 A ( 70 °C ) power dissipation per fuse: 7.3 W horizontal 70 A ( 70 °C ) power dissipation per fuse: 7.3 W vertical |
| [Ithe] corrente térmica convencional em isolamento | 100 A a 40 °C, dissipação de alimentação por fusível: 9 W |
| Avaliado pela carga | Ininterrupta |
| [Ui] tensão de isolamento nominal | 800 V AC 50/60 Hz 800 V DC |
| [Uimp] tensão suportável de impulso nominal | 6 kV |
| [Ue] tensão de operação nominal | 800 V AC 50/60 Hz AC-20 800 V DC DC-20 |
| [Ie] corrente nominal de operação | CA -21B: 100 A CA 50/60 Hz 440/480 V CA -21B: 100 A CA 50/60 Hz 500 V AC-21B: 100 A AC 50/60 Hz 660/690 V AC-21B: 100 A AC 50/60 Hz 220/240 V AC-21B: 100 A AC 50/60 Hz 380/415 V AC-22B: 100 A AC 50/60 Hz 220/240 V AC-22B: 100 A AC 50/60 Hz 380/415 V DC-21B: 100 A DC 220 V 3 poles in series DC-21B: 100 A DC 440 V 3 poles in series |
| Capacidade de interrupção e fechamento nominal | Icn 80000 A at 415 V Icn 50000 A at 500 V Icn 50000 A at 690 V In 100 A at 415 V In 100 A at 500 V In 100 A at 690 V |
| Adequação para isolamento | Sim |
| Frenagem visível | Sim |
| Operação dos contatos | Single-break |
| Durabilidade mecânica | 2000 ciclos |
| Durabilidade elétrica | CA -21B: 300 ciclos 690 V CA 50/60 Hz CA -22B: 300 ciclos 415 V CA 50/60 Hz |
| Classe de proteção contra choques elétricos | Face frontal classe II |
| Código de cor | RAL 7016 handle RAL 7035 chassis |
| Posição de montagem | Vertical Horizontal |
| Modo de montagem | Fixo |
| Suporte de montagem | Calha DIN, com acessórios específicos Placa de montagem |
| Local de montagem | Lado a lado |
| Terminais de ligação | Terminais de aperto de parafuso |
| Conexões - terminais | Terminais de aperto de parafuso a montante 100 A 1,5...50 mm² Terminais de aperto de parafuso a jusante 100 A 1,5...50 mm² |
| Torque de aperto | 3 N.m of terminal |
| Altura | 141 mm |
| Largura | 89 mm |
| Profundidade | 71 mm |
| Padrões | EN/IEC 60947-1 IEC 60269-2 EN/IEC 60947-3 |
| Certificações do produto | EAC CCC CE |
| Grau de proteção IP | IP3x conformidade com IEC 60529 |
| Grau de proteção IK | IK07 conformidade com EN 50102 |
| Temperatura ambiente do ar para funcionamento | -25…70 °C |
