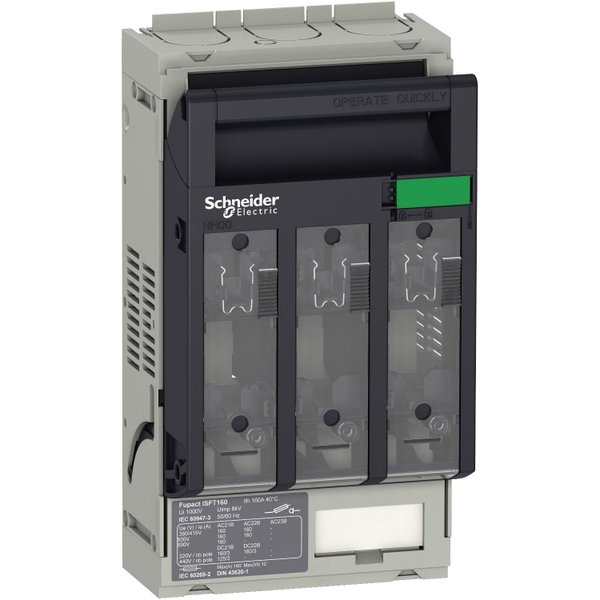

Este dispositivo FuPacT ISFT160 é um seccionador de fusível de 3 pólos, fixo e conectado frontalmente. Os recursos do FuPacT ISFT oferecem mais flexibilidade em termos de montagem e cabeamento. É um dispositivo básico para montagem em uma placa traseira. A corrente operacional nominal é 160A a 690VAC para a categoria de utilização AC21B, 160A a 500VAC para AC22B. O tipo de fusível é DIN NH00. Está em conformidade com os padrões IEC 60947-1 e IEC 60947-3.
| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | LV480801 |
| Linha de produto | FuPact |
| Nome do Produto | Fupact ISFT |
| Nome abreviado do dispositivo | ISFT160 |
| Tipo de produto ou componente | Seccionador de fusível |
| Aplicativo do dispositivo | Proteção, monitoramento e controle de equipamentos Distribuição |
| Função de sinalização | Monitor de fusível separado |
| Descrição de polos | 3P |
| Número de porta-fusíveis | 3 |
| Tipo de fusível | DIN |
| Tamanho do fusível | NH00 |
| Adequação para isolamento | Sim, em conformidade com EN/IEC 60947-3 |
| Indicador de posição de contato | Sim |
| [Ith] corrente térmica de ar livre convencional | Dissipação de energia de 160 A (40 °C) por fusível: 12 W |
| [Ithe] corrente térmica fechada convencional | 160 A a 40 °C, Dissipação de energia por fusível: 12 W |
| Dissipação máxima de potência por polo | 15W |
| [Ue] tensão operacional nominal | 690 V CA 50/60 Hz 440 V CC 800 V CA 50/60 Hz CA-20 800 V CC CC-20 |
| [Ui] tensão nominal de isolamento | 1000 V CA 50/60 Hz 1000 V CC |
| [Uimp] tensão nominal suportável de impulso | 8kV |
| [Ie] corrente operacional nominal | AC-21B: 160 A a 220/240 V CA 50/60 Hz AC-21B: 160 A a 380/415 V CA 50/60 Hz AC-21B: 160 A a 440/480 V CA 50/60 Hz CA- 21B: 160 A a 500 V CA 50/60 Hz AC-21B: 160 A a 660/690 V CA 50/60 Hz AC-22B: 160 A a 220/240 V CA 50/60 Hz AC-22B: 160 A a 380/415 V CA 50/60 Hz AC-22B: 160 A a 440/480 V CA 50/60 Hz AC-22B: 160 A a 500 V CA 50/60 Hz DC-21B: 160 A a 220 V CC (3 pólos em série) DC-21B: 125 A a 440 V DC (3 pólos em série) DC-22B: 160 A a 220 V DC (3 pólos em série) |
| [Iq] Capacidade de interrupção com fusíveis (kA RMS) | 80 kA a 415 V (CA) 80 kA a 500 V (CA) 25 kA a 690 V (CA) |
| [Icw] corrente suportável nominal de curta duração | 5 kA por 1 s |
| [Icm] Capacidade nominal de curto-circuito | 7,65 kA a 690 V |
| Tipo de controle | Alça porta-fusíveis |
| Provisão para cadeado | Selo de chumbo |
| Posição de montagem | Verticais Horizontais |
| Modo de montagem | Fixo |
| Suporte de montagem | Placa de montagem Barramentos |
| Durabilidade mecânica | 1600 ciclos |
| Durabilidade elétrica | AC-21B: 200 ciclos 690 V CA 50/60 Hz AC-22B: 200 ciclos 690 V CA 50/60 Hz AC-23B: 200 ciclos 415 V CA 50/60 Hz |
| Conexões - terminais | Conexão roscada a jusante M8 160 A Conexão roscada a montante M8 160 A |
| Torque de aperto | 5 Nm para terminal |
| Largura | 106 mm |
| Altura | 206 mm |
| Profundidade | 80 mm |
| Peso liquido | 0,6 kg |
| Padrões | EN/IEC 60947-1 EN/IEC 60947-3 |
| Certificações de produto | CE CCC EAC |
| Grau de proteção IP | Face frontal IP3x: em conformidade com IEC 60529 |
| Temperatura do ar ambiente para operação | -20…70 °C |
