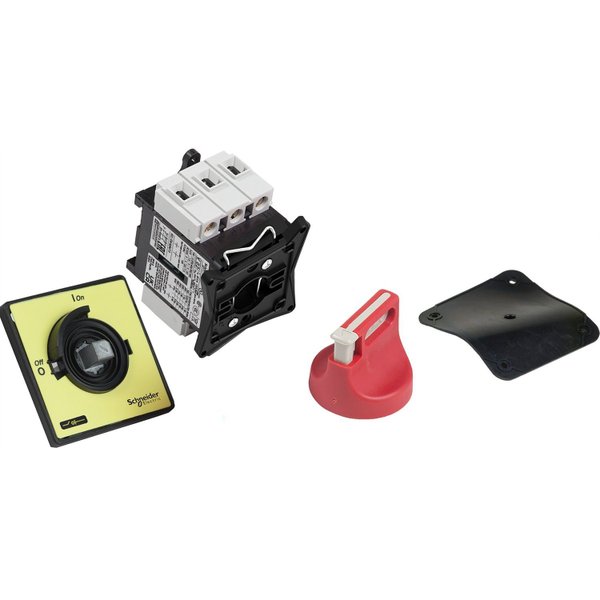

Chave seccionadora TeSys Vario para montagem em porta, 3 pólos, 20A/690V, para aplicações de comutação de motores até 5,5kW@400V AC-23. Unidade completa composta por um corpo de interruptor V01, um manopla vermelha com placa frontal amarela 60x60mm KCF1PZ. Destinado ao uso de desconexão do interruptor de parada principal e de emergência. alça bloqueável, para 3 cadeados (a encomendar em separado). maçaneta com 4 parafusos de fixação na porta, garantindo IP65 à fixação. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
| Linha de Produto | TeSys |
| Nome do produto | TeSys VARIO |
| Nome abreviado do dispositivo | VCF |
| Tipo de produto ou componente | Seccionador Interruptor de paragem de emergência |
| Nível de desempenho | Alto desempenho |
| Descrição de polos | 3P |
| Tipo e composição dos contatos | 3 NA |
| Tipo de rede | CA CC |
| Tipo de controle | Punho giratório |
| Estilo de montagem para punho giratório | Direto |
| Cor do punho | Vermelho |
| Cor da placa frontal do punho | Amarelo |
| Adequação para isolamento | Sim |
Complementar
| Suporte de montagem | Manusear montagem em porta Interruptor montagem em porta |
| Modo de fixação | Por 4 parafusos of manusear |
| Tensão de operação nominal | 690 V CA 50/60 Hz |
| Tensão suportável de impulso nominal | 8 kV |
| Corrente térmica ao ar livre convencional | 20 A |
| Corrente térmica convencional em isolamento | 16 A |
| Corrente nominal de operação | 11 A (CA-23) em 400 V |
| Potência de funcionamento nominal em W | 11 kW a 690 V (CA -23A) 3 kW a 230...240 V (CA-3) 4 kW a 400..0,415 V (CA-3) 5.5 kW a 690 V (CA-3) 7.5 kW a 500 V (CA -23A) 7.5 kW a 500 V (CA-3) 4 kW a 230...240 V (CA -23A) 5.5 kW a 400..0,415 V (CA -23A) |
| Classe de serviço intermitente | 30 |
| Fazendo capacidade (I RMS) | 200 A a 400 V (CA -21A) 200 A a 400 V (CA -22A) 200 A a 400 V (CA -23A) |
| Capacidade de fechamento nominal em curto-circuito | 1 kA a 400 V a Ipeak |
| Nominal de curta duração admissível corrente RMS | 300 A a 400 V durante 1 s |
| Corrente de curto-circuito condicional nominal | 10 kA a 400 V - fusível Associado 20 A aM 10 kA a 400 V - fusível Associado 20 A gG |
| Capacidade de corte | 200 A a 400 V CA -21A 200 A a 400 V CA -22A 200 A a 400 V CA -23A |
| Composição do dispositivo | Manusear Interruptor |
| Durabilidade mecânica | 100000 ciclos |
| Durabilidade elétrica | 30000 ciclos CC-1...5 100000 cycles AC-21 |
| Conexões - terminais | Circuito de alimentação: terminais de grampo de parafuso cabo 6 mm² - rigidez do cabo: flexível - com extremidade do cabo Circuito de alimentação: terminais de braçadeira de parafuso cabo 10 mm² - rigidez do cabo: sólido |
| Torque de aperto | Circuito de potência : 2.1 N.m - em terminais de braçadeiras roscadas |
| Dimensão placa frontal | 60 x 60 mm |
| Padrões | IEC 60947-3 |
| Certificações do produto | CCC CSA GL UL |
| Grau de proteção IP | IP65 IP20 para IEC 60529 |
Medidas
| Altura | 74 mm |
| Largura | 60 mm |
| Peso do produto | 0,25 kg |
