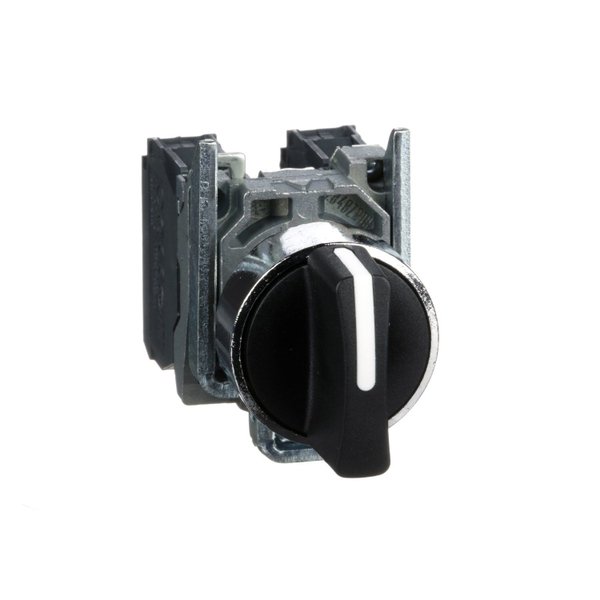

A XB4BD33 é uma chave seletora metálica preta da linha Harmony XB4, possui 3 posições fixas, opera com mecanismo de desbloqueio por manopla curta, além de ter dois contatos Normalmente Abertos. Ela oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalada em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e de Tratamento de água.
| Linha de Produto | Harmony XB4 |
| Tipo de produto ou componente | Comutador |
| Nome abreviado do dispositivo | XB4 |
| Material do aro | Metal cromado |
| Material do colar de fixação | Zamak |
| Diâmetro de montagem | 22 mm |
| Tipo de cabeçote | Normal (22mm) |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Posições fixas |
| Característica do acionamento | Preto Manopla curta |
| Informações de posição do acionamento | 3 Posições +/- 45° |
| Tipo e composição dos contatos | 2 NA |
| Operação dos contatos | Abertura lenta |
Complementar
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1 |
| Descrição dos terminais ISO nº 1 | (23-24)NF (13-14)NA |
| Resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| Uso dos contatos | Contatos padrão |
| Ruptura positiva | Sem |
| Valor de torque | 0,14 N.m Comutação elétrica variável NA |
| Durabilidade mecânica | 1000000 ciclos |
| Torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
| Formato da cabeça do parafuso | Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Material de contatos | Liga de prata (Ag/Ni) |
| Proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| Corrente térmica convencional ao ar livre | 10 A conforme EN/IEC 60947-5-1 |
| Tensão nominal de isolação | 600 V (graus de poluição 3) conforme EN 60947-1 |
| Tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| Corrente nominal de operação | 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1 |
| Durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN 60947-5-1, apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN 60947-5-1, apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN 60947-5-1, apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN 60947-5-1, apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN 60947-5-1, apêndice C |
| Confiabilidade elétrica | Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4 Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4 |
| Grau de proteção IP | IP69 IP69K IP67 conforme IEC 60529 |
| Normas | EN/IEC 60947-5-4 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-5-5 JIS C8201-5-1 EN/IEC 60947-1 CSA C22.2 No 14 JIS C8201-1 |
| Certificações do produto | GL UL LROS (Lloyds register of shipping) CSA BV DNV |
Medidas
| Altura | 47 mm |
| Largura | 30 mm |
| Profundidade | 68 mm |
| Peso do produto | 0,105 kg |
