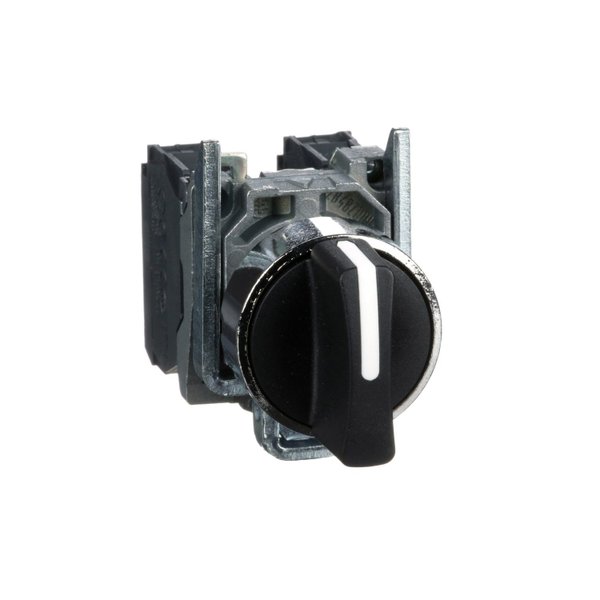

A XB4BD53 é uma chave seletora metálica preta da linha Harmony XB4, possui 3 posições retorno por mola, opera com mecanismo de desbloqueio por manopla curta, além de ter dois contatos Normalmente Abertos. Ela oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalada em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e de Tratamento de água.
| Marca | SCHNEIDER |
|---|---|
| Código | XB4BD53 |
| Linha de produto | Harmony XB4 |
| Tipo de produto ou componente | Comutador |
| Nome abreviado do dispositivo | XB4 |
| Material do aro | Metal cromado |
| material do colar de fixação | Zamak |
| diâmetro de montagem | 22,5 mm |
| quantidade indivisível de venda | 1 |
| Tipo de cabeçote | Normal (22mm) |
| formato do cabeçote da unidade de sinalização | Redondo |
| tipo de acionamento | Ao centro Retorno por mola |
| característica do acionamento | Preto Manopla curta |
| informações de posição do acionamento | 3 Posições +/- 45° |
| Tipo e composição dos contatos | 2 NA |
| Operação dos contatos | Abertura lenta |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme IEC 60947-1 |
| Altura | 47 mm |
|---|---|
| Largura | 30 mm |
| Profundidade | 68 mm |
| descrição dos terminais ISO nº 1 | (13-14)NA (23-24)NF |
| Peso líquido | 0,105 kg |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| uso dos contatos | Contatos padrão |
| ruptura positiva | Sem |
| valor de torque | 0,14 N.m Comutação elétrica variável NA |
| durabilidade mecânica | 1000000 ciclos |
| torque de aperto | 0,8…1,2 N.m conforme IEC 60947-1 |
| formato da cabeça do parafuso | Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Material de contatos | Liga de prata (Ag/Ni) |
| proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 10 A conforme IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 600 V (graus de poluição 3) conforme IEC 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC 60947-1 |
