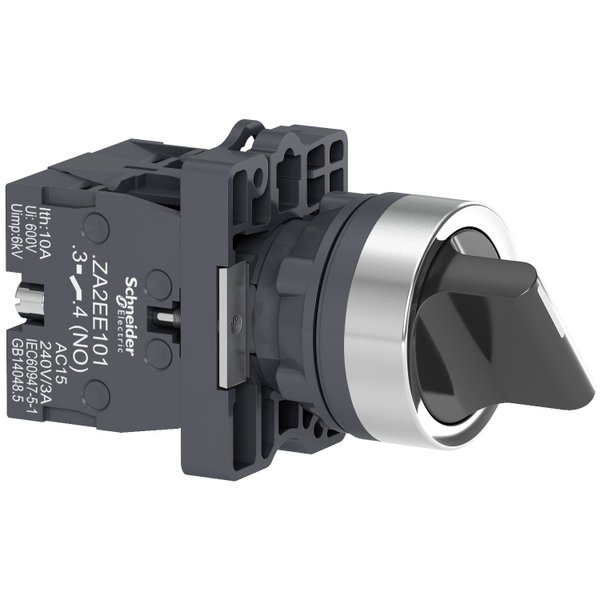

A XA2ED53 é uma chave seletora que faz parte da linha Easy Harmony XA2, uma oferta de botões, interruptores e sinalizadores plásticos de Ø 22mm. Esta chave seletora possui manopla curta padrão. Vem com 3 posições fixas e opera com mecanismo de retorno por mola. Fornece uma interface versátil para controlar máquinas. Possui 2 contatos NA com operação de interrupção lenta. Este é um interruptor de plástico com uma moldura com design de anel de aparência metálica. É um produto com classificação IP54 e vem com certificação CE, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1. Ele é facilmente instalado em recortes de painel padrão de 22 mm de diâmetro e conectado a circuitos de controle com conexões de braçadeira de parafuso. É resistente a impactos, à poeira, à água e à vibração, tornando-o adequado para operação em ambientes agressivos.
| Linha de Produto | Easy Harmony XA2 |
| Tipo de produto ou componente | Comutador completo |
| Nome abreviado do dispositivo | XA2 |
| Material do aro | Plástico |
| Diâmetro de montagem | 22 mm |
Complementar
| Centro de fixação | >= 30 x 40 mm (painel) - espessura: 1…5 mm |
| Modo de fixação | Porca de fixação: 2…2,4 N.m |
| Formato do cabeçote da unidade de sinalização | Redondo |
| Tipo de acionamento | Retorno por mola |
| Característica do acionamento | Preto Manopla curta |
| Informações de posição do acionamento | 3 posições |
| Tipo e composição dos contatos | 2 NA |
| Operação dos contatos | Abertura lenta |
| Durabilidade mecânica | 300000 ciclos |
| Conexões - terminais | capacidade de fixação: <= 2 x 1,5 mm² capacidade de fixação: <= 1 x 2,5 mm² capacidade de fixação: > = 1 x 0,5 mm² Terminal faston , tamanho da conexão: 6,3 mm |
| Torque de aperto | 0,8 N.m |
| Proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo GL conforme IEC 60269-1 |
| Corrente térmica ao ar livre convencional | 10 A (Conexões por parafuso) |
| Tensão nominal de isolação | 600 V conforme EN 60947-1 |
| Tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| Corrente nominal de operação | 3 A a 240 V, CA-15, A600 0,27 A a 250 V, CC-13, Q600 |
| Durabilidade elétrica | 500000 ciclos, CA-15, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4 500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4 |
| Confiabilidade elétrica | Λ < 10exp(-8) a 24 V |
| Grau de proteção IP | IP65 conforme IEC 60529 |
| Normas | GB 14.048,1 IEC 60947-1 GB 14048.5 IEC 60947-5-1 |
| Certificações do produto | CE CCC |
Medidas
| Altura | 42 mm |
| Largura | 30 mm |
| Profundidade | 68,2 mm |
| Peso do produto | 0,054 kg |
