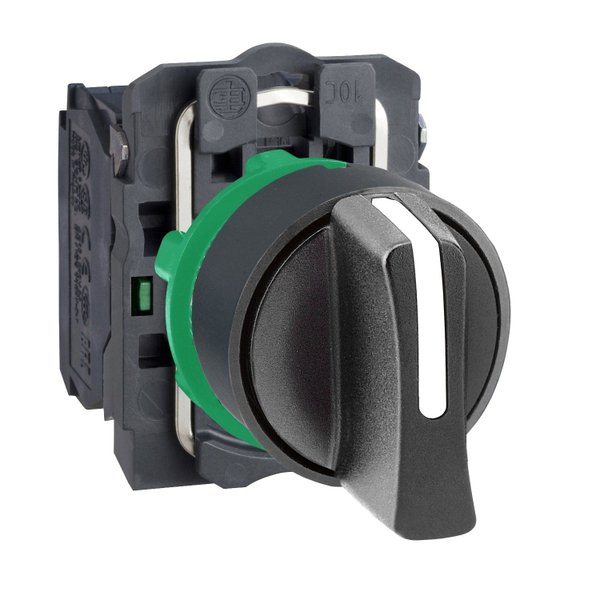

A XB5AD33 é uma chave seletora plástica preta da linha Harmony XB5, possui 3 posições fixas, opera com mecanismo de desbloqueio por manopla curta, além de ter dois contatos Normalmente Aberto. Ela oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalada em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
| Fabricante | SCHNEIDER |
| Código Referência | XB5AD33 |
| Linha de produto | Harmony XB5 |
| Tipo de produto ou componente | Comutador |
| Material do aro | Plástico cinza escuro |
| Tipo de cabeçote | Normal (22mm) |
| diâmetro de montagem | 22 mm |
| formato do cabeçote da unidade de sinalização | Redondo |
| tipo de acionamento | Posições fixas |
| característica do acionamento | Preto Manopla curta |
| informações de posição do acionamento | 3 Posições +/- 45° |
| Tipo e composição dos contatos | 2 NA |
| Operação dos contatos | Abertura lenta |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1 |
Complementar
| Altura | 42 mm |
| Largura | 30 mm |
| profundidade | 70 mm |
| descrição dos terminais ISO nº 1 | (13-14)NA |
| Peso líquido | 0,052 kg |
| resistência a lavagem sobre alta pressão | 7000000 Pa a 55 °C , distância : 0,1 m |
| uso dos contatos | Contatos padrão |
| ruptura positiva | Sem |
| valor de torque | 0,14 N.m Comutação elétrica variável NA |
| durabilidade mecânica | 1000000 ciclos |
| torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
| formato da cabeça do parafuso | Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Material de contatos | Liga de prata (Ag/Ni) |
| proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| [Ith] corrente térmica convencional ao ar livre | 10 A conforme EN/IEC 60947-5-1 |
| [Ui] tensão nominal de isolação | 600 V (graus de poluição 3) conforme EN 60947-1 |
| [Uimp] tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1 |
| durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
| confiabilidade elétrica | Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4 Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4 |
| Apresentação do dispositivo | Produto completo |
Meio ambiente
| Tratamento de proteção | TH |
| Temperatura ambiente para armazenamento | -40…70 °C |
| Temperatura ambiente para funcionamento | -40…70 °C |
| classe de proteção contra choques elétricos | Classe II conforme IEC 60536 |
| grau de proteção IP | IP67 conforme IEC 60529 IP69 IP69K |
| grau de proteção NEMA | NEMA 13 NEMA 4X |
| Grau de proteção IK | IK06 conforme IEC 50102 |
| Normas | EN/IEC 60947-1 EN/IEC 60947-5-1 JIS C8201-5-1 CSA C22.2 No 14 EN/IEC 60947-5-4 UL 508 JIS C8201-1 |
| Certificações do produto | UL GL LROS (Lloyds register of shipping) DNV CSA BV |
| resistência à vibração | 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6 |
| resistência ao choque | 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27 |
