| Fabricante | Schneider |
|---|---|
| Código Referência | K2C003ALH |
| gama de produtos | Harmonia K |

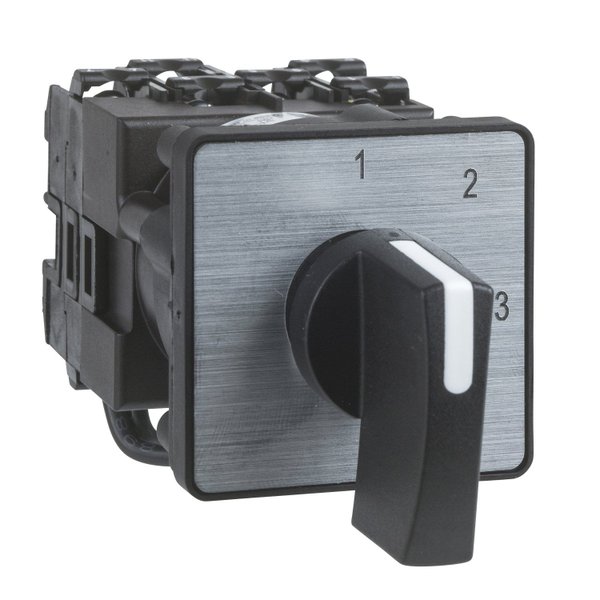

| tipo de produto ou componente | Interruptor de came completo |
| nome do componente | K2 |
| [Ith] Corrente Térmica de Ar Livre Convencional | 20 A |
| local de montagem | Frontal |
| modo de fixação | Multi-fixação |
| Tipo de Cabeça de interruptor de veio | Com placa frontal 45 x 45 mm |
| tipo de operador | Preto manípulo, comprimento = 35 mm |
| comando rotativo com encravamento por cadeado | Sem |
| apresentação da legenda | Com metálico legenda, 0 - 1 preto marcação |
| função de interruptor de veio | Interruptor |
| retorno | Sem |
| posição de desligado | Com posição off |
| identificação de pólos | 3P |
| posições de comutação | Direita: 0° - 45° |
| grau de proteção IP | IP40em conformidade com IEC 529 |
| ângulo de comutação | 45 ° |
|---|---|
| [Ui] Tensão estipulada de Isolamento | 690 V (graus de poluição 3)em conformidade com IEC 60947-1 |
| [Ithe] corrente térmica convencional em isolamento | 16 A |
| durabilidade elétrica | 200000 ciclos AC-23 200000 ciclos AC-3 600000 ciclos AC-15 600000 ciclos AC-21 |
| Maximum operating rate | 2,5 cyc/mn AC-21 2,5 cyc/mn AC-23 2,5 cyc/mn AC-3 8,333 cyc/mn AC-15 |
| corrente de curto-circuito | 10000 A |
| proteção contra curto-circuitos | 20 A cartucho fusível, tipo gG |
| [Uimp] Tensão de resistência aos choques | 4 kV na função de isolamento 6 kVem conformidade com IEC 947-1 |
| operação dos contactos | Abertura lenta |
| abertura positiva | Com |
| ligação elétrica | Terminais de abraçadeiras com parafusos cativos flexível, capacidade de aperto: 2 x 1,5 mm² Terminais de abraçadeiras com parafusos cativos sólido, capacidade de aperto: 1 x 2,5 mm² |
| durabilidade mecânica | 1000000 ciclos |
| largura total CAD | 45 mm |
| altura total CAD | 45 mm |
| profundidade total CAD | 87 mm |
| peso líquido | 0,133 kg |
| normas | EN/IEC 60947-3 para circuito de potência EN/IEC 60947-5-1 para circuito de controlo CENELEC EN 50013 GB/T 14048.5 para circuito de controlo GB/T 14048.3 para circuito de potência |
|---|---|
| certificações do produto | CSA 240 V 3 hp trifásico 2 UL 240 V 0,33 hp monofásico 2 CSA 240 V 1 hp monofásico UL 240 V 1 hp trifásico CCC |
| Tratamento de Proteção | TC |
| temperatura do ar ambiente para operação | -25…55 °C |
| temperatura do ar ambiente para armazenamento | -40…70 °C |
| resistência ao choque | 30 gnem conformidade com IEC 68-2-27 |
| resistência à vibração | 5 gn (f = 10…150 Hz)em conformidade com IEC 68-2-6 |
| categoria de sobretensão | Classe IIem conformidade com IEC 536 Classe IIem conformidade com NF C 20-030 |
