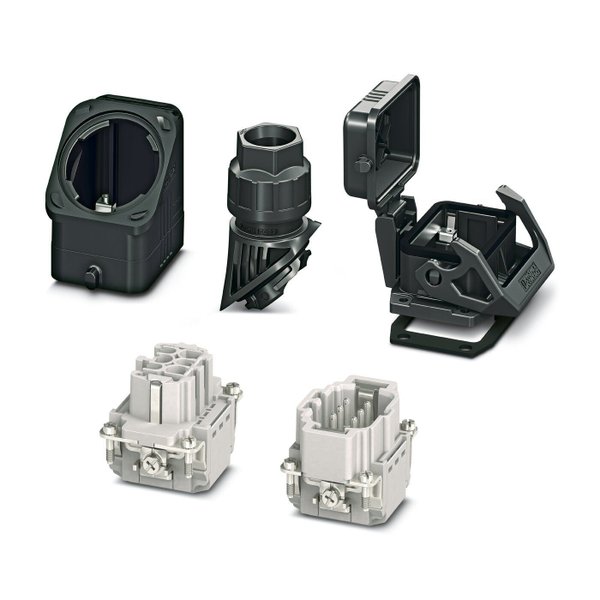

Conjunto de conectores EVO, série B6, caixa de plástico, composto por: 1407727, 1407728, 1407622, 1407619, 1407669, caixa de plástico
• Custos mais baixos que a versão em metal
• Possibilidade de identificação mediante placa de identificação 9 x 20 mm
• Peso reduzido
• Perigo de condensação mais baixo
| Formato | B6 |
| Tipo de produto | Conjunto de conectores de encaixe |
| Número de pólos | 6 |
| Face de encaixe | 6+PE |
| Numeração do contato | 1 - 6 |
| Quantidade de saídas de cabos | 1 |
| Tipo de conexão | 1x M20 |
| Tipo de caixa | Caixa completa |
| Tampa de proteção | sim |
| Tipo de travamento | Trava simples |
| Série | HC-B |
| Conexão Pg | sem |
| Categoria de sobretensão | III |
| Tensão nominal | 500 V |
| Tensão de teste | 6 kV |
| Corrente nominal | 16 A |
| Tipo de conexão | Conexão Push-in |
| Perfil de conexão | 0,14 mm² ... 2,5 mm² (com terminal tubular) |
| Perfil de conexão AWG | 26 ... 14 (com terminal tubular) |
| Torque de aperto | 0,5 Nm ... 1,7 Nm (Parafusos de fixação da caixa de montagem exterior) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação Vedação | NBR |
| Material de contato | Liga de cobre |
| Material caixa | PA |
| Resistência ao choque | IK09 |
| Grau de proteção | IP66 12 (UL 50e) |
| Instrução de montagem | Os conectores de encaixe podem ser acionados somente sem carga/tensão. Utilizado para condutores maciços e flexíveis com terminal tubular |
Medidas
| Largura | 53 mm |
| Altura | 103 mm |
| Comprimento | 80,5 mm |
