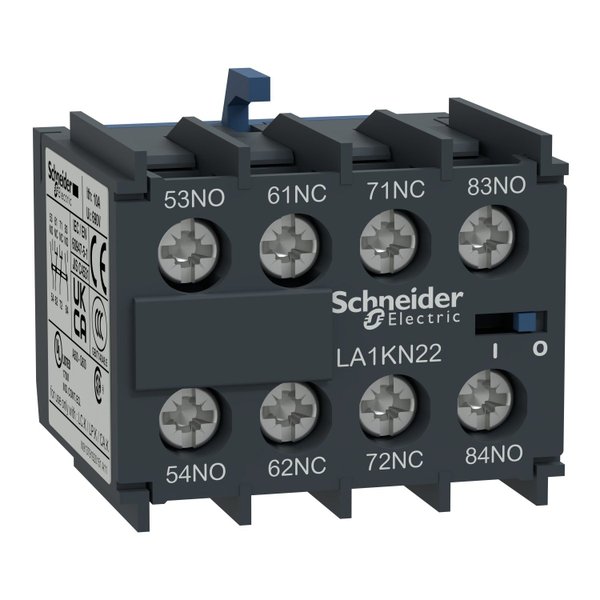

Bloco de contatos auxiliares instantâneos TeSys K, para contatores LC.K, LP.K, CA.K com terminais de aperto por parafuso (exceto LP4K, LP5K, CA4K). Fornece contatos 2NA+2NF classificados até 10A 690V CA, conexão por terminais de grampo de parafuso. Montagem frontal por clip-on, proporciona alta confiabilidade e durabilidade. Certificação multipadrões (IEC, UL, CSA, CCC), compatível com Green Premium (RoHS/REACh).
| Linha de Produto | TeSys |
| Nome do produto | TeSys K |
| Tipo de produto ou componente | Bloco de contato auxiliar |
| Nome abreviado do dispositivo | LA1 |
| Compatibilidade de gama | TeSys K LC1K TeSys K CA2K TeSys K CA3K |
| Local de montagem | Frontal |
| Composição de contatos de polos | 2 NA + 2 NF |
| Tensão de operação nominal | 690 V CA 25...400 Hz |
| Tensão de isolamento nominal | 690 V conforme IEC 60947-5-1 600 V conforme UL 60947-5-1 600 V conforme CSA C22.2 No 60947-5-1 |
| Corrente térmica ao ar livre convencional | 10 A (a 50 °C) |
| Normas | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 JIS C8201-5-1 |
| Certificações do produto | CB Scheme CCC UL CSA CE UKCA |
| Grau de proteção IP | IP20 conforme IEC 60529 |
Complementar
| Capacidade de fechamento nominal Irms | 110 A a <= 690 V CA conforme IEC 60947 |
| Classificação de curta duração admissível | 80 A 1 s 60 A 500 ms 110 A 100 ms |
| Classificação do fusível associado | 10 A gG a <= 690 V conforme IEC 60947 |
| Corrente de comutação mínima | 5 mA |
| Tensão de comutação mínima | 17 V |
| Distância não se sobrepõem | 0,5 mm |
| Resistência de isolamento | > 10 MOhm |
| Conexões - terminais | Terminais de parafuso 1 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)1,5…4 mm²rígido Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)1,5…4 mm²rígido |
| Torque de aperto | 1,3 N.m - com chave de fenda Philips Nº 2 1,3 N.m - com chave de fenda Pozidriv n 2 |
Medidas
| Altura | 30 mm |
| Largura | 38 mm |
| Profundidade | 35 mm |
| Peso do produto | 0,045 kg |
