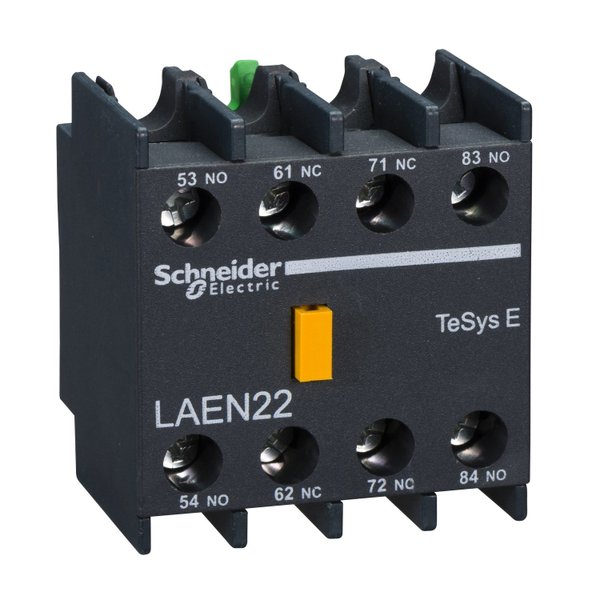

Bloco de contato auxiliar adicional para contatores EasyPact TVS LC1E. Fornece contatos instantâneos 2NA+2NF classificados até 10A 690V CA, conectados por terminais de grampos de parafuso. Ele pode ser usado em aplicações de segurança graças aos seus contatos espelhados com certificação NC. Fácil de montar na frente por clip-on, proporciona alta confiabilidade e durabilidade. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
| linha | EasyPact |
| Nome abreviado do dispositivo | Laen |
| Tipo de produto ou componente | Bloco de contato auxiliar |
| compatibilidade da linha | EasyPact (EasyPact TVS) LC1E |
| Local de montagem | Frontal |
| funcionamento dos contatos auxiliares | Instantâneo |
| composição de contatos de polos | 2 NA + 2 NF |
| [Ui] tensão de isolamento nominal | 690 V - para circuito de controle conforme IEC 60947-5-1 |
| [Ue] tensão de operação nominal | <= 690 V |
| [Ith] corrente térmica ao ar livre convencional | 8 A (a 60 °C) |
| capacidade de fechamento nominal Irms | 140 A CA conforme IEC 60947-5-1 |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s 120 A - 500 ms 140 A - 100 ms |
| tipo de proteção | Fusível gG 10 A |
| durabilidade mecânica | 10 Mciclos |
| corrente de comutação mínima | 5 mA |
| Tensão mínima de comutação | 17 V |
| tempo não sobreposto | 1,5 ms na energização sem sobreposição entre contactos NF e NA 1,5 ms na desenergização sem sobreposição entre contactos NF e NA |
| resistência de isolamento | > 10 MOhm |
| conexões - terminais | Circuito de controle: Terminais de parafuso 1 1 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 2,5 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 2,5 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Sem a extremidade do cabo |
| Peso líquido | 0,06 kg |
| Normas | IEC 60947-5-1 |
| Certificações do produto | GOST |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| tratamento de proteção | TH conforme IEC 60068 |
| Temperatura ambiente para funcionamento | -5…55 °C |
| Temperatura ambiente para armazenamento | -60…80 °C |
| altitude de funcionamento | 3000 m Sem redução de valor |
