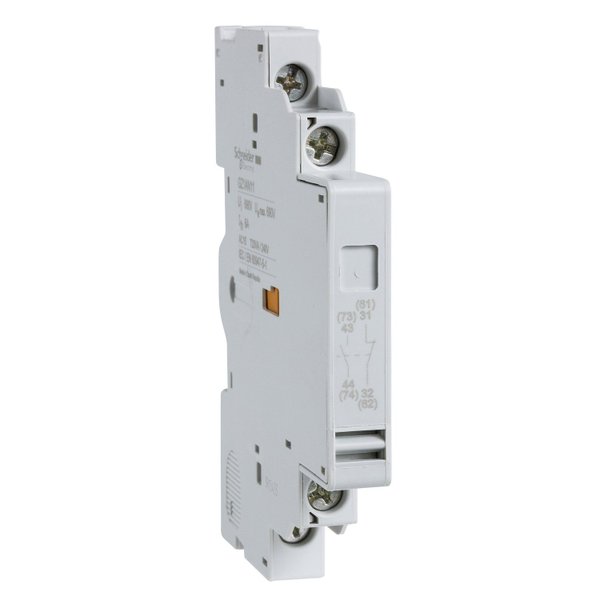

Bloco de contato auxiliar instantâneo EasyPact TVS para disjuntor GZ1E. Ele fornece contatos 1NA+1NF (certificado de espelho NF) classificado até 10A 690V CA, conexão por terminais de grampo de parafuso. Montagem do lado esquerdo com clip, proporciona alta confiabilidade e durabilidade. Certificação multipadrões (IEC, UL, CSA, CCC, EAC) e compatível com Green Premium (RoHS/REACh).
| Linha de Produto | EasyPact |
| Nome abreviado do dispositivo | GZ1AN |
| Tipo de produto ou componente | Bloco de contato auxiliar |
| Compatibilidade da linha | EasyPact (EasyPact TVS) GZ1E Disjuntor |
Complementar
| Local de montagem | Lado esquerdo |
| Funcionamento dos contatos auxiliares | Instantâneo 1 NA + 1 NF |
| Composição de contatos de polos | 1 NA + 1 NF |
| Tensão de isolamento nominal | 690 V conforme IEC 60947-1 |
| Tensão de operação nominal | 48 ... 690 V CA 24...240 V CC |
| Corrente térmica ao ar livre convencional | 6 A |
| Tipo de proteção | Fusível gG 10 A |
| Durabilidade mecânica | 100000 ciclos |
| Corrente de comutação mínima | 5 mA |
| Tensão de comutação mínima | 17 V |
| Potência de funcionamento nominal em VA | 300 VA a 48 V CA-15 - durabilidade elétrica: 70000 ciclos 400 VA a 690 V CA-15 - durabilidade elétrica: 70000 ciclos 500 VA a 110…127 V CA-15 - durabilidade elétrica: 70000 ciclos 500 VA a 500 V CA-15 - durabilidade elétrica: 70000 ciclos 650 VA a 440 V CA-15 - durabilidade elétrica: 70000 ciclos 720 VA a 230…240 V CA-15 - durabilidade elétrica: 70000 ciclos 850 VA a 380…415 V CA-15 - durabilidade elétrica: 70000 ciclos |
| Potência de funcionamento nominal em W | 120 W a 240 V CC-13 - durabilidade elétrica: 70000 ciclos 140 W a 110 V CC-13 - durabilidade elétrica: 70000 ciclos 140 W a 24 V CC-13 - durabilidade elétrica: 70000 ciclos 180 W a 60 V CC-13 - durabilidade elétrica: 70000 ciclos 240 W a 48 V CC-13 - durabilidade elétrica: 70000 ciclos |
| Conexões - terminais | Terminais de parafuso 1 cabo(s)1…2,5 mm²Sólido Terminais de parafuso 2 cabo(s)1…2,5 mm²Sólido Terminais de parafuso 1 cabo(s)0,75…2,5 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)0,75…2,5 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)0,75…1,5 mm²Flexível Com ponta do cabo Terminais de parafuso 1 cabo(s)0,75…1,5 mm²Flexível Com ponta do cabo |
Medidas
| Altura | 89 mm |
| Largura | 9,3 mm |
| Profundidade | 66 mm |
| Peso do produto | 0,05 kg |
