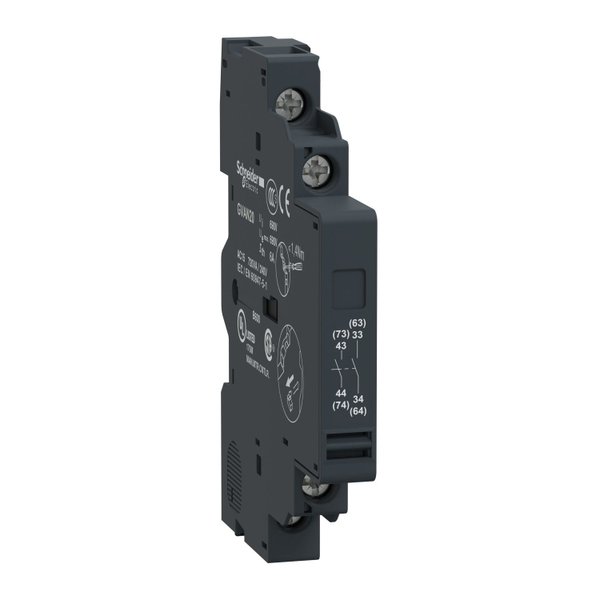

Bloco de contato auxiliar TeSys GV, para disjuntores motores GV2 e GV3. 2NA contatos auxiliares instantâneos. Classificado para operação até 6A/690V CA e 6A/240V CC. Para ser instalado no lado esquerdo do disjuntor (montagem em 2 blocos possível), conexão por terminais de grampo de parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
| Fabricante | Schneider |
|---|---|
| Código Referência | GVAN20 |
| linha | TeSys TeSys Deca |
| Tipo de produto ou componente | Bloco de contato auxiliar |
| Compatibilidade do produto | GV2ME GV3P GV2RT GV2LE GV2L GV3L GV2P |
| Local de montagem | Lado esquerdo |
| composição de contatos de polos | 2 NA |
| [Ui] tensão de isolamento nominal | 600 V conforme UL 508 690 V conforme IEC 60947-1 600 V conforme CSA C22.2 No 14 |
|---|---|
| [Ue] tensão de operação nominal | 48 ... 690 V CA 24...240 V CC |
| [Ith] corrente térmica ao ar livre convencional | 6 A |
| durabilidade mecânica | 100.000 ciclos |
| corrente de comutação mínima | 5 mA |
| tensão de comutação mínima | 17 V |
| tipo de proteção | GB2CB... disjuntor Fusível gG 10 A |
| potência de funcionamento nominal em VA | 300 VA a 48 V CA-15 - Elétrica durabilidade: 100000 ciclos 414 VA a 690 V CA-15 - Elétrica durabilidade: 100000 ciclos 500 VA a 110…127 V CA-15 - Elétrica durabilidade: 100000 ciclos 500 VA a 500 V CA-15 - Elétrica durabilidade: 100000 ciclos 650 VA a 440 V CA-15 - Elétrica durabilidade: 100000 ciclos 720 VA a 230…240 V CA-15 - Elétrica durabilidade: 100000 ciclos 850 VA a 380…415 V CA-15 - Elétrica durabilidade: 100000 ciclos |
| potência de funcionamento nominal em W | 120 W a 240 V CC-13 - durabilidade elétrica: 100000 ciclos 140 W a 110 V CC-13 - durabilidade elétrica: 100000 ciclos 140 W a 24 V CC-13 - durabilidade elétrica: 100000 ciclos 180 W a 60 V CC-13 - durabilidade elétrica: 100000 ciclos 240 W a 48 V CC-13 - durabilidade elétrica: 100000 ciclos |
| torque de aperto | 1,4 N.m - ligar Terminais de parafuso |
| Altura | 89 mm |
| Largura | 9,3 mm |
| profundidade | 66 mm |
| Peso líquido | 0,05 kg |
| cor | Cinza escuro |
| Característica do ambiente da aplicação | Ambiente normal |
| Certificações do produto | UKCA |
