| Fabricante | Schneider |
|---|---|
| Código Referência | 29450 |

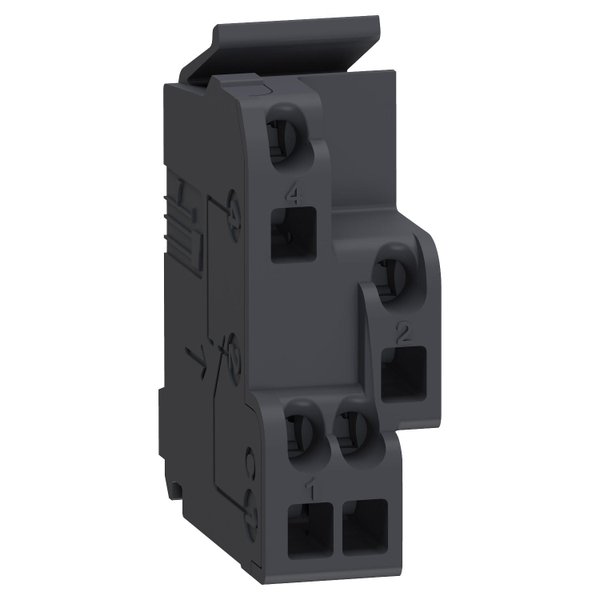

| Tipo de produto ou componente | Contato auxiliar |
| Nome abreviado do dispositivo | OF SD SDE SDV |
| Aplicação do dispositivo | Monitoramento do status do disjuntor |
| compatibilidade da linha | Compacto (ComPact NS630b...1600) Compacto (ComPact NS1600b...3200) Compacto (ComPacT INS) Compacto (Compact INV) Compacto (Compact NSX) EasyPact (EasyPact CVS) PowerPact (PowerPact Multistandard) Compacto (ComPact NSX DC) |
| composição de contatos de sinal | 1 NA/NF |
| tipo de falha | Falha eléctrica geral |
|---|---|
| Sinalização local | Indicação ligado/desligado para abrir/fechar Indicador de disparo para indicador de disparo do relé Disparo de falha para falha elétrica |
| tipo de contatos auxiliares | Padrão |
| Modo de montagem | De encaixe |
| [Ith] corrente térmica convencional ao ar livre | 5 A |
| Capacidade de rutpura (A) | CA-12: 6 A at 24 V CA 50/60 Hz CA-12: 6 A at 48 V CA 50/60 Hz CA-12: 6 A at 110 V CA 50/60 Hz CA-12: 6 A at 220/240 V CA 50/60 Hz CA-12: 6 A at 380/440 V CA 50/60 Hz CA-12: 6 A at 480 V CA 50/60 Hz CA-12: 6 A at 660/690 V CA 50/60 Hz CA-15: 6 A at 24 V CA 50/60 Hz CA-15: 6 A at 48 V CA 50/60 Hz CA-15: 5 A at 110 V CA 50/60 Hz CA-15: 4 A at 220/240 V CA 50/60 Hz CA-15: 2 A at 380/440 V CA 50/60 Hz CA-15: 1,5 A at 480 V CA 50/60 Hz CA-15: 0,1 A at 660/690 V CA 50/60 Hz CC-12: 6 A at 24 V CC 50/60 Hz CC-12: 2,5 A at 48 V CC 50/60 Hz CC-12: 0,6 A at 110 V CC 50/60 Hz CC-12: 0,3 A at 250 V CC 50/60 Hz CC-14: 1 A at 24 V CC 50/60 Hz CC-14: 0,2 A at 48 V CC CC-14: 0,05 A at 110 V CC CC-14: 0,03 A at 250 V CC |
| carga mínima | 100 mA a 24 V CC |
| terminal da conexão auxiliar | Spring0,5…1,5 mm² (AWG 20...AWG 16) |
| Categoria de acessórios / peças separadas | Peça sobressalente para Compact NS630b...1600 Peça sobressalente para Compact NS1600b...3200 |
