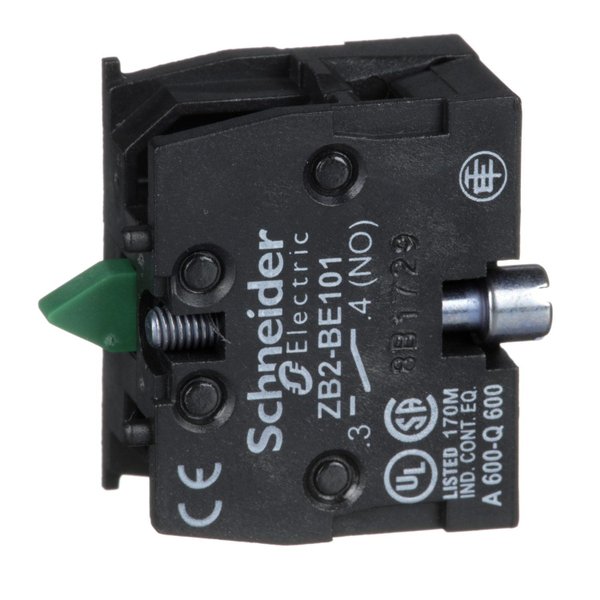

O ZB2BE101 é um bloco de contato adicional para comutação de alta potência e é um componente separado das linhas de 22mm XB4 ou XB5. Ele possui um único bloco de contato NA e tipo de conexão de parafuso. Ele é facilmente instalado na parte traseira dos contatos de comutação de alta potência ZBE50x.
| Linha de Produto | Harmony XAC |
| Tipo de produto ou componente | Bloco de contato |
| Nome do componente | ZB2 |
| Tipo de circuito elétrico | Circuito de controle |
| Aplicação do bloco de contatos | Velocidade única |
| Tipo de bloco de contatos | Único |
| Tipo de acionamento | Retorno por mola |
| Compatibilidade do produto | XB4 XAPS2 XACA XB5 |
| Tipo e composição dos contatos | 1 NA |
| Montagem do bloco | Montagem frontal |
| Operação dos contatos | Abertura lenta |
Complementar
| Durabilidade mecânica | 1000000 ciclos |
| Designação de código de contato | A600 CA-15, Ue = 240 V, Ie = 3 A conforme IEC 947-5-1, apêndice A A600 CA-15, Ue = 600 V, Ie = 1,2 A conforme IEC 947-5-1, apêndice A Q600 CC-13, Ue = 250 V, Ie = 0,27 A conforme IEC 947-5-1, apêndice A Q600 CC-13, Ue = 600 V, Ie = 0,1 A conforme IEC 947-5-1, apêndice A |
| Corrente térmica convencional em isolamento | 10 A |
| Tensão nominal de isolação | 600 V (graus de poluição 3) conforme IEC 60947-1 |
| Tensão nominal suportável de impulso | 6 kV IEC 60947-1 |
| Maximum resistance across terminals | 25 MOhm |
| Força de funcionamento | 13…15 N |
| Proteção contra curto-circuito | 10 A proteção por fusível por cartucho fusível tipo gG (gl) |
| Potência de funcionamento nominal em W | 40 W CC-13 para 1000000 ciclos , taxa de funcionamento < 3600 cic/h a 120 V , fator de carga = 0,5 conforme IEC 60947-5-1 48 W CC-13 para 1000000 ciclos , taxa de funcionamento < 3600 cic/h a 48 V , fator de carga = 0,5 conforme IEC 60947-5-1 65 W CC-13 para 1000000 ciclos , taxa de funcionamento < 3600 cic/h a 24 V , fator de carga = 0,5 conforme IEC 60947-5-1 |
| Descrição dos terminais ISO nº 1 | (13-14)NA |
| Peso do produto | 0,02 kg |
| Conexões - terminais | Terminais de parafuso, 1 x 2,5 mm² Com ou sem a extremidade do cabo Terminais de parafuso, 2 x 1,5 mm² Com ou sem a extremidade do cabo |
| Normas | EN/IEC 60947-5-1 UL 508 EN/IEC 60204-32 CSA C22.2 No 14 |
