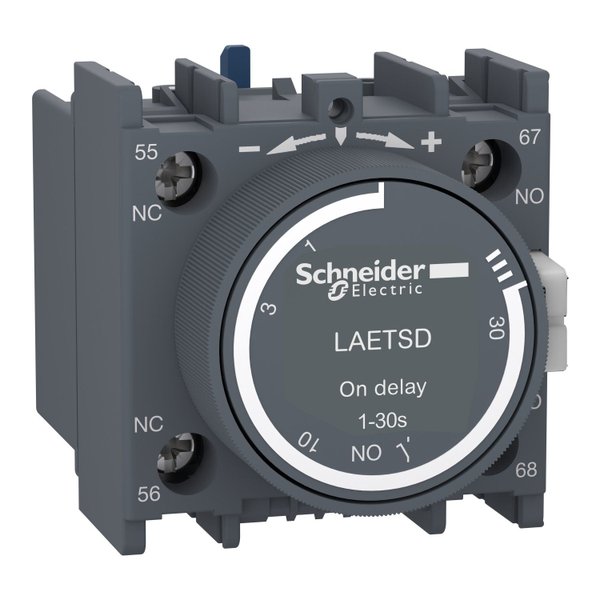

O bloco de contato auxiliar de retardo de tempo para contatores EasyPact TVS LC1E. Ele fornece contatos 1NA+1NF classificados até 10A 690V CA e conectados por terminais de grampos de parafuso. Fácil de montar na frente por clip-on, proporciona alta confiabilidade e durabilidade. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach). Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
| Fabricante | Schneider |
|---|---|
| Código Referência | LAETSD |
| linha | EasyPact |
| Tipo de produto ou componente | Retardo de tempo auxiliar |
| Aplicação do dispositivo | Sinalização |
| cor | Cinza (RAL 7011) |
| compatibilidade da linha | EasyPact (EasyPact TVS) LC1E |
|---|---|
| Local de montagem | Frontal |
| funcionamento dos contatos auxiliares | 0,21 W |
| composição de contatos de polos | 1 NA + 1 NF |
| [Ui] tensão de isolamento nominal | 690 V - para circuito de controle conforme IEC 60947-5-1 |
| [Ue] tensão de operação nominal | <= 690 V |
| [Ith] corrente térmica ao ar livre convencional | 8 A (a 60 °C) |
| capacidade de fechamento nominal Irms | 140 A CA conforme IEC 60947-5-1 |
| [Icw] corrente nominal de curta duração admissível | 100 A - 1 s 120 A - 500 ms 140 A - 100 ms |
| tipo de proteção | Fusível gG 10 A |
| durabilidade mecânica | 10 Mciclos |
| corrente de comutação mínima | 5 mA |
| Tensão mínima de comutação | 17 V |
| tempo não sobreposto | 1,5 ms na energização sem sobreposição entre contactos NF e NA 1,5 ms na desenergização sem sobreposição entre contactos NF e NA |
| faixa de tempo de atraso | 1...30 s |
| resistência de isolamento | > 10 MOhm |
| conexões - terminais | Circuito de controle: Terminais de parafuso 1 1 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 2,5 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 2,5 mm² - diâmetro externo: 6 mm - rigidez do cabo: sólido ou flexível Sem a extremidade do cabo |
| Peso líquido | 0,06 kg |
| Característica do ambiente da aplicação | Ambiente padrão |
|---|---|
| Normas | IEC 60947-5-1 |
| Certificações do produto | GOST |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| tratamento de proteção | TH conforme IEC 60068 |
| Temperatura ambiente para funcionamento | -5…55 °C |
| Temperatura ambiente para armazenamento | -60…80 °C |
| altitude de funcionamento | 3000 m Sem redução de valor |
