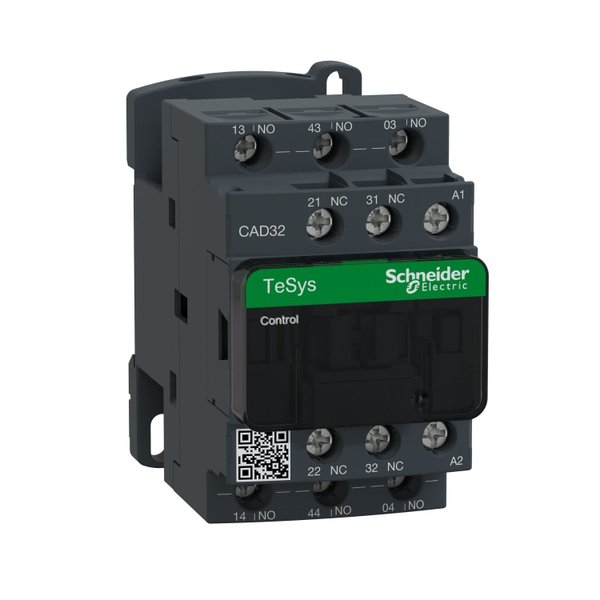

Contator auxiliar TeSys Deca, 5 contatos (3NA + 2NF), 10A/690V, para controle de cargas eletromagnéticas AC-15/DC-13. Ele fornece um circuito de controle de 24V 50/60Hz CA, conexão por terminais de grampo de parafuso. Para altas taxas de operação de até 180 ciclos/min e temperatura ambiente -40/+60°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), produto Green Premium (RoHS/REACh).
| Linha de Produto | TeSys TeSys Deca |
| Nome do produto | TeSys CAD |
| Tipo de produto ou componente | Relé de controle |
| Nome abreviado do dispositivo | CAD |
| Aplicação do contator | Circuito de controle |
Complementar
| Categoria de uso | CC-13 CA-14 CA-15 |
| Composição de contatos de polos | 3 NA + 2 NF |
| Tensão de operação nominal | <= 690 V CA 25...400 Hz |
| Tipo do circuito de controle | CA a 50/60 Hz |
| Tensão de circuito de controle | 24 V CA 50/60 Hz |
| Tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| Corrente térmica ao ar livre convencional | 10 A (a 60 °C) |
| Capacidade de fechamento nominal Irms | 140 A CA para IEC 60947-5-1 250 A CC para IEC 60947-5-1 |
| Corrente nominal de curta duração admissível | 100 A - 1 s 120 A - 500 ms 140 A - 100 ms |
| Classificação do fusível associado | 10 A gG conforme IEC 60947-5-1 |
| Tensão de isolamento nominal | 600 V UL certificado 600 V CSA certificado 690 V para IEC 60947-5-1 |
| Suporte de montagem | Placa Calha |
| Conexões - terminais | Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Sem ponta do cabo Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Sem ponta do cabo |
| Torque de aperto | 1,2 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 1,2 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm 1,2 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 |
| Limites de tensão de circuito de controle | 0,3...0,6 Uc -40…70 °C saída CA 50/60 Hz 0,8...1.1 Uc -40…60 °C funcionamento CA 50 Hz 0,85...1.1 Uc -40…60 °C funcionamento CA 60 Hz 1...1.1 Uc 60…70 °C funcionamento CA 50/60 Hz |
| Tempo de operação | 12...22 ms energização da bobina e fecho NA 4...12 ms desenergização da bobina e abertura NA 4...19 ms energização da bobina e abertura NF 6...17 ms desenergização da bobina e fecho NF |
| Durabilidade mecânica | 30 Mciclos |
| Taxa máxima de funcionamento | 180 cic/mn |
| Potência de irrupção em VA | 70 VA 50 Hz (a 20 °C) |
| Consumo de potência de manutenção em VA | 8 VA 50 Hz (a 20 °C) |
| Tensão de comutação mínima | 17 V |
| Corrente de comutação mínima | 5 mA |
| Tempo não sobreposto | 1,5 ms na energização entre contato NA e NF 1,5 ms na desenergização entre contato NA e NF |
| Resistência de isolamento | > 10 MOhm |
| Normas | EN/IEC 60947-5-1 GB/T 14048.5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
| Grau de proteção IP | IP2x face frontal para VDE 0106 |
Medidas
| Altura | 77 mm |
| Largura | 45 mm |
| Profundidade | 84 mm |
| Peso do produto | 0,58 kg |
