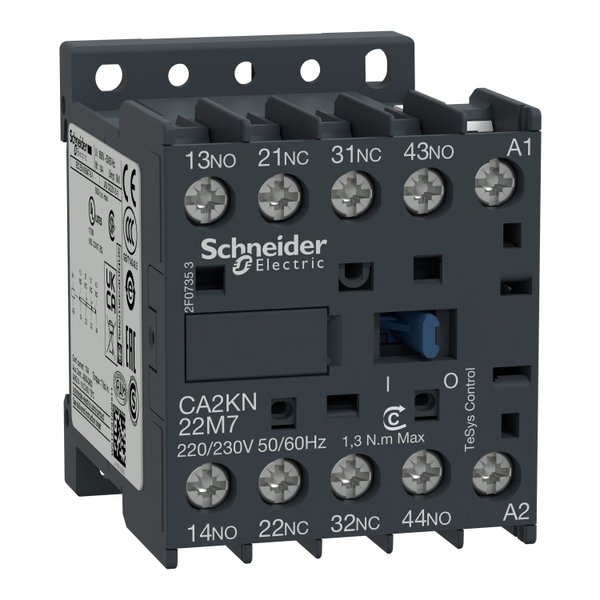

Contator auxiliar TeSys K, 4 contatos (2NA + 2NF), 10A/690V, para controle de cargas eletromagnéticas AC-15/DC-13. Ele fornece um circuito de controle de 220-230V 50/60Hz CA, conexão por terminais de braçadeira de parafuso. Para altas taxas de operação até 180 ciclos/min e temperatura ambiente -25/+50°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), produto Green Premium (RoHS/REACh).
| Linha de Produto | TeSys |
| Nome do produto | TeSys CAK |
| Tipo de produto ou componente | Relé de controle |
| Nome abreviado do dispositivo | CA2K |
| Aplicação do contator | Circuito de controle |
| Categoria de uso | CC-13 CA-15 |
| Composição de contatos de polos | 2 NA + 2 NF |
| Tensão de operação nominal | <= 690 V <= 400 Hz |
| Tipo do circuito de controle | CA a 50/60 Hz |
| Tensão de circuito de controle | 220..0,230 V CA 50/60 Hz |
Complementar
| Corrente térmica ao ar livre convencional | 10 A (a 50 °C) |
| Capacidade de fechamento nominal Irms | 110 A para IEC 60947 |
| Classificação do fusível associado | 10 A gG conforme IEC 60947 10 A gG conforme VDE 0660 |
| Tensão de isolamento nominal | 690 V para IEC 60947 750 V para VDE 0110, grupo C 690 V para BS 5424 600 V para CSA C22.2 No 14 |
| Suporte de montagem | Placa Calha |
| Conexões - terminais | Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Sem ponta do cabo |
| Torque de aperto | 1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 26 mm 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 |
| Limites de tensão de circuito de controle | Saída: 0,2...0,75 Uc 50 °C) Funcionamento: 0,8...1,15 Uc 50 °C) |
| Tempo de operação | 10...20 ms desenergização da bobina e abertura NA 10...20 ms energização da bobina e fecho NA 15...25 ms desenergização da bobina e fecho NF 5...15 ms energização da bobina e abertura NF |
| Durabilidade mecânica | 10 Mciclos |
| Taxa máxima de funcionamento | 10000 cic/h |
| Potência de irrupção em VA | 30 VA (a 20 °C) |
| Consumo de potência de manutenção em VA | 4,5 VA (a 20 °C) |
| Dissipação de calor | 1,3 W |
| Tensão de comutação mínima | 17 V |
| Corrente de comutação mínima | 5 mA |
| Resistência de isolamento | > 10 MOhm |
| Normas | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
| Grau de proteção IP | IP2x |
Medidas
| Altura | 58 mm |
| Largura | 45 mm |
| Profundidade | 57 mm |
| Peso do produto | 0,18 kg |
