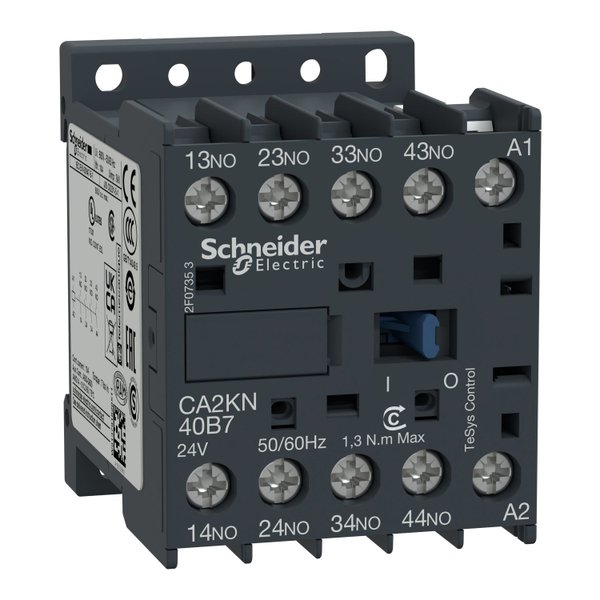

Contator auxiliar TeSys K, 4 contatos (4NA), 10A/690V, para controle de cargas eletromagnéticas AC-15/DC-13. Ele fornece um circuito de controle de 24V 50/60Hz CA, conexão por terminais de grampo de parafuso. Para altas taxas de operação até 180 ciclos/min e temperatura ambiente -25/+50°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), produto Green Premium (RoHS/REACh).
| Fabricante | Schneider |
|---|---|
| Código Referência | CA2KN40B7 |
| linha | TeSys K |
| Tipo de produto ou componente | Relé de controle |
| aplicação do contator | Circuito de controle |
| Categoria de uso | CA-15 CC-13 |
| composição de contatos de polos | 4 NA |
| [Ue] tensão de operação nominal | <= 690 V <= 400 Hz |
| tipo do circuito de controle | CA a 50/60 Hz |
| tensão de circuito de controle | 24 V CA 50/60 Hz |
| [Ith] corrente térmica ao ar livre convencional | 10 A (a 50 °C) |
|---|---|
| capacidade de fechamento nominal Irms | 110 A para IEC 60947 |
| classificação do fusível associado | 10 A gG conforme IEC 60947 10 A gG conforme VDE 0660 |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947 750 V para VDE 0110, grupo C 690 V para BS 5424 600 V para CSA C22.2 No 14 |
| Suporte de montagem | Calha Placa |
| conexões - terminais | Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Sem ponta do cabo |
| torque de aperto | 1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 26 mm 1,3 N.m - ligar Terminais de parafuso - com chave de fenda Pozidriv n 2 |
| limites de tensão de circuito de controle | Saída: 0,2...0,75 Uc 50 °C) Funcionamento: 0,8...1,15 Uc 50 °C) |
| tempo de operação | 10...20 ms desenergização da bobina e abertura NA 10...20 ms energização da bobina e fecho NA |
| durabilidade mecânica | 10 Mciclos |
| Taxa máxima de operação | 10000 cic/h |
| imunidade a microquebras | 2 ms |
| potência de irrupção em VA | 30 VA (a 20 °C) |
| consumo de potência de manutenção em VA | 4,5 VA (a 20 °C) |
| dissipação de calor | 1,3 W |
| tensão de comutação mínima | 17 V |
| corrente de comutação mínima | 5 mA |
| distância não se sobrepõem | 0,5 mm |
| resistência de isolamento | > 10 MOhm |
| Altura | 58 mm |
| Largura | 45 mm |
| profundidade | 57 mm |
| Peso líquido | 0,18 kg |
| Normas | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
| grau de proteção IP | IP2x |
| tratamento de proteção | TC conforme IEC 60068 |
| Temperatura ambiente para funcionamento | -25…50 °C |
| Temperatura ambiente para armazenamento | -50…80 °C |
| altitude de funcionamento | 2000 m Sem redução de valor |
| retardamento de chamas | V1 conforme UL 94 Requisito 2 conforme NF F 16-101 Requisito 2 conforme NF F 16-102 |
| Robustez mecânica | Vibrações contator aberto: 2 Gn, 5...300 Hz conforme IEC 60068-2-6 Vibrações contator fechado: 4 Gn, 5...300 Hz conforme IEC 60068-2-6 Choques contator aberto: 10 Gn para 11 ms conforme IEC 60068-2-27 Choques contator fechado: 15 Gn para 11 ms conforme IEC 60068-2-27 |
