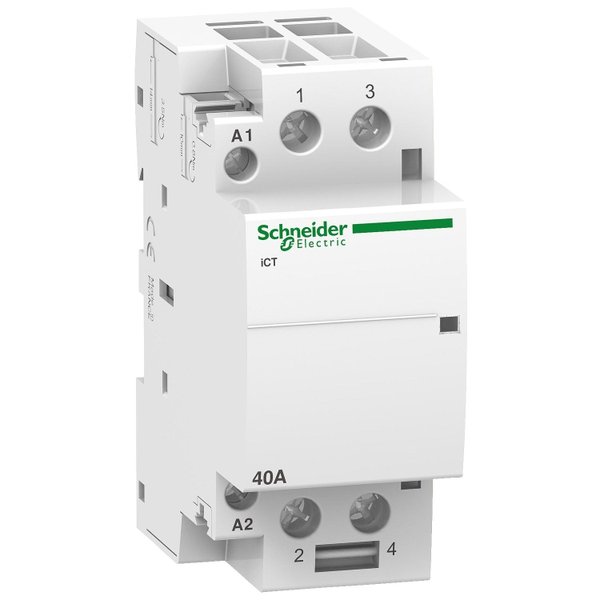

O contator modular iCT é referência na distribuição de terminais de baixa tensão, oferecendo um controle completo de supervisão de circuitos elétricos. O A9C20642 possui 2 polos, capacidade de 40A, 2 contatos NA e opera na tensão de 220/240VCA. Este produto pode ser usado em equipamentos de controle e circuitos de potência para circuitos finais, como iluminação ou motores padrão: ventilação, bomba de calor, sistema de irrigação, aquecimento, fornos, etc.
| Fabricante | Schneider |
|---|---|
| Código Referência | A9C20642 |
| Linha de produtos | Acti9 |
| Nome do produto | Acti9 iCT |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | ICT |
| Aplicação do dispositivo | Motor-aquecimento-iluminação |
| Polos | 2P |
| [Ie] corrente nominal de operação | 40 A CA -7A 15 A CA -7B |
| composição de contatos de polos | 2 NA |
| Tipo de rede | CA |
| Tipo de controle | Controle remoto |
| [Uc] Tensão do circuito de controle | 220...240 V CA 60 Hz |
| Frequência da rede | 60 Hz |
|---|---|
| [Ue] tensão de operação nominal | 250 V CA 60 Hz |
| potência máxima | 1,6 W a 250 V CA |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz |
| [Uimp] tensão suportável de impulso nominal | 4 kV |
| tipo do sinal de controle | Mantido |
| frequência de comutação | 100 operações de comutação / dia |
| Sinalização local | Indicador de ação |
| consumo de potência de manutenção VA | 4,6 VA |
| potência de irrupção em VA | 34 VA |
| Modo de montagem | De encaixe |
| Suporte de montagem | Trilho DIN de 35mm |
| desvios de 9 mm | 4 |
| Altura | 85 mm |
| Largura | 36 mm |
| profundidade | 68,5 mm |
| cor | Branco |
| durabilidade mecânica | 1000000 ciclos |
| durabilidade elétrica | 100000 ciclos IEC/EN 61095 40 A 60 Hz CA -7A 30000 ciclos IEC/EN 61095 15 A 60 Hz CA -7B 30000 ciclos IEC/EN 61095 60 Hz AC-7C 100000 ciclos EN/IEC 60947-4-1 60 Hz CA-1 30000 ciclos EN/IEC 60947-4-1 60 Hz CA-3 30000 ciclos EN/IEC 60947-4-1 60 Hz CA -5A 30000 ciclos EN/IEC 60947-4-1 60 Hz CA -5B |
| conexões - terminais | Circuito de controle: terminais tipo túnel2 cabo(s) 1,5 mm² rígido Circuito de controle: terminais tipo túnel1 cabo(s) 1,5…2,5 mm² rígido Circuito de potência: terminais tipo túnel1 cabo(s) 6…16 mm² Flexível Circuito de potência: terminais tipo túnel1 cabo(s) 6…25 mm² rígido Circuito de controle: terminais tipo túnel2 cabo(s) 1,5…2,5 mm² Flexível |
| Torque de aperto | Circuito de controle: 0,8 N.m Circuito de potência: 3,5 N.m |
| Compatibilidade do produto | IACTc IACTs IACTp IATEt |
| código de compatibilidade | ICT |
| seguimento de mercado | Pequeno comércio Residencial |
| Normas | IEC/EN 61095 |
|---|---|
| nível de ruído | 30 dB |
| dissipação de calor | 1,6 W |
| grau de proteção IP | IP20 conforming to IEC 60529 IP40 (invólucro modular) conforming to IEC 60529 |
| grau de poluição | 2 |
| tropicalização | 2 conforme EN 60947-4-1 2 conforme EN 61095 2 conforme IEC 1095 |
| umidade relativa | 95 % a 55 °C |
| Altitude de funcionamento | 2000 m |
| Temperatura ambiente para funcionamento | -5…60 °C |
| Temperatura ambiente para armazenamento | -40…70 °C |
