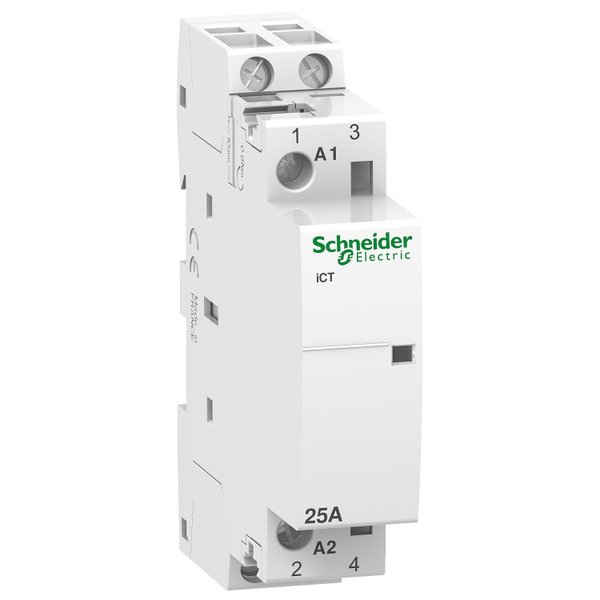

O contator modular Acti9 iCT da Schneider Electric é a nova referência no campo da distribuição de terminais de baixa tensão para todos os tipos de iluminação. Este produto possui 2NA, capacidade de 25A e opera na tensão de 221 a 240V CA 60Hz. Este contator fornece completo controle e supervisão de circuitos elétricos em todos os edifícios residenciais, terciários e industriais. Além disso, cria uma interface flexível entre equipamentos de controle e circuitos de potência para circuitos finais, como iluminação ou motores padrão: ventilação, bomba de calor, sistema de irrigação, aquecimento, fornos, etc. Este contator possui proteção IP20, pode ser montado em trilho DIN e é compatível com toda a oferta Acti9 e com todos os tipos de iluminação. Conta também com uma ampla faixa de operação, atuando em temperaturas de -5°C a 60°C. Este produto está em conformidade com a norma IEC/EN 61095. Os contatores Acti9 iCT levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
- Sistema de encaixe simples: combinação flexível de elementos auxiliares
- LED mecânico de sinalização da posição dos contato
- Fácil de selecionar: ampla gama padronizada de acordo com a norma DIN
- Durabilidade elétrica e mecânica 100.000 ciclos
- Ampla faixa de operação: temperaturas de -5°C a 60°C
- Desempenho ambiental do produto
| Linha de Produto | Acti9 |
| Nome do produto | Acti9 iCT |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | ICT |
| Aplicação do contator | Motor-aquecimento-iluminação |
| Polos | 2P |
| Corrente nominal de operação | 25 A CA -7A 8,5 A CA -7B |
| Composição de contatos de polos | 2 NA |
| Tipo de rede | CA |
| Tipo de controle | Controle remoto |
| Tensão do circuito de controle | 220...240 V CA 60 Hz |
Complementar
| Frequência da rede | 60 Hz |
| Tensão de operação nominal | 250 V CA 60 Hz |
| Potência máxima | 0,9 W a 250 V CA |
| Tensão de isolamento nominal | 500 V CA 50/60 Hz |
| Tensão suportável de impulso nominal | 4 kV |
| Tipo do sinal de controle | Mantido |
| Frequência de comutação | 100 operações de comutação / dia |
| Sinalização local | Indicador de ação |
| Consumo de potência de manutenção VA | 2,7 VA |
| Potência de irrupção em VA | 9,2 VA |
| Modo de montagem | De encaixe |
| Suporte de montagem | Trilho DIN de 35mm |
| Desvios de 9 mm | 2 |
| Durabilidade mecânica | 1000000 ciclos |
| Durabilidade elétrica | 100000 ciclos IEC/EN 61095 25 A 60 Hz CA -7A 30000 ciclos IEC/EN 61095 8,5 A 60 Hz CA -7B 30000 ciclos IEC/EN 61095 60 Hz AC-7C 100000 ciclos EN/IEC 60947-4-1 60 Hz CA-1 30000 ciclos EN/IEC 60947-4-1 60 Hz CA-3 30000 ciclos EN/IEC 60947-4-1 60 Hz CA -5A 30000 ciclos EN/IEC 60947-4-1 60 Hz CA -5B |
| Conexões - terminais | Circuito de controle: terminais tipo túnel2 cabo(s) 1,5 mm² rígido Circuito de potência: terminais tipo túnel1 cabo(s) 1…4 mm² Flexível Circuito de potência: terminais tipo túnel1 cabo(s) 1,5…6 mm² rígido Circuito de controle: terminais tipo túnel1 cabo(s) 1,5…2,5 mm² rígido Circuito de controle: terminais tipo túnel2 cabo(s) 1,5…2,5 mm² Flexível |
| Torque de aperto | Circuito de controle: 0,8 N.m Circuito de potência: 0,8 N.m |
| Compatibilidade do produto | IACTp IATEt IACTc IACTs |
| Código de compatibilidade | ICT |
| Seguimento de mercado | Pequeno comércio Residencial |
| Normas | IEC/EN 61095 |
| Grau de proteção IP | IP20 em conformidade com IEC 60529 IP40 (invólucro modular) em conformidade com IEC 60529 |
Medidas
| Altura | 81 mm |
| Largura | 18 mm |
| Profundidade | 68,5 mm |
| Cor | Branco |
