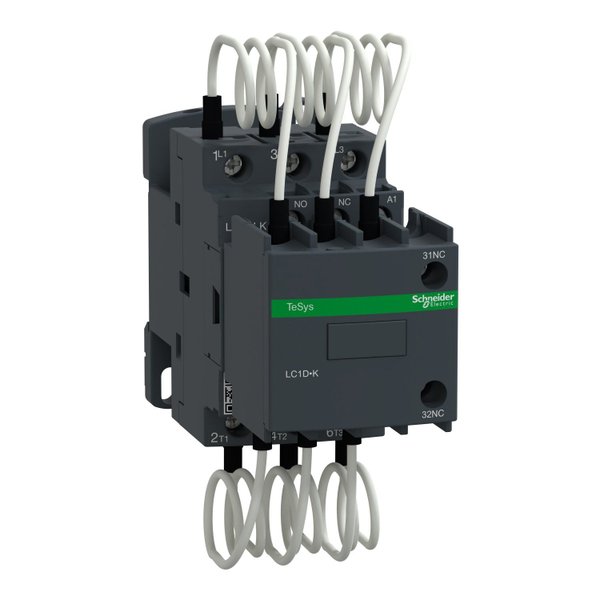

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P e é destinado para comutação de bancos de capacitores de até 20 Kvar/400V 50Hz (33Kvar/690V). Ele fornece uma bobina de até 220V AC 50/60Hz, contatos auxiliares instantâneos 1NA+2NF, com polos de abertura frontal montados na frente, e resistores de amortecimento pré-cablados para limitação de corrente. Este contator para capacitor garante simplicidade e facilidade de instalação, é altamente resistente e compacto (45mm de largura). Possui uma taxa de operação de 240 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Vantagens:
- Design moderno e compacto, longa durabilidade com alta taxa de operação
- Projetado para atender aplicações robustas, uma oferta pronta para ambientes hostis
- Fácil instalação e manutenção com parafusos multi-padrão
- Compatível com as normas IEC, UL e CSA, melhor resistência ao fogo e com contato auxiliar à prova de poeira
- Experiência digital do cliente para acessar documentos técnicos
- Desempenho ambiental do produto Green Premium
| Fabricante | Schneider |
|---|---|
| Código Referência | LC1DLKM7 |
| linha | TeSys TeSys Deca |
| Nome do produto | TeSys LC1D.K TeSys Deca |
| Tipo de produto ou componente | Capacitor contator dever |
| Nome abreviado do dispositivo | LC1DLK |
| Aplicação do dispositivo | Controle |
| aplicação do contator | Correção do fator de potência |
| Categoria de uso | AC-6B |
| Descrição de polos | 3P |
| Composição do contato do polo de alimentação | 3 NA |
| localização do dispositivo no sistema | Interrupção da linha Dentro interrupção delta |
| [Ue] tensão de operação nominal | Circuito de potência: 690 V CA 50/60 Hz |
| classificação da potência reativa | 11 kvar a 230 V CA 50 Hz a <60 °C 20 kvar a 400 V CA 50 Hz a <60 °C 21 kvar a 440 V CA 50 Hz a <60 °C 33 kvar a 690 V CA 50 Hz a <60 °C |
| tipo do circuito de controle | CA a 50/60 Hz |
| [Uc] Tensão do circuito de controle | 220 V CA 50/60 Hz |
| composição de contato auxiliar | Garantida entre NC e NO contato instantâneo |
| durabilidade elétrica | 300000 ciclos no Ue 400 V 200000 ciclos no Ue 690 V |
| Suporte de montagem | Trilho DIN Placa |
| Normas | EN/IEC 60947-1 EN/IEC 60947-4-1 IEC 60335-1 |
| Certificações do produto | IECEE CB Scheme UKCA |
| conexões - terminais | Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Sólido Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Sólido Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: Terminais de parafuso 1 2,5…16 mm² - rigidez do cabo: Sólido Circuito de potência: Terminais de parafuso 2 2,5…6 mm² - rigidez do cabo: Sólido Circuito de potência: Terminais de parafuso 1 1,5…10 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1,5…6 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: Terminais de parafuso 1 1…10 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Flexível Com a extremidade do cabo |
| torque de aperto | Circuito de controle: 1,7 N.m - ligar Terminais de parafuso Circuito de potência: 2,5 N.m - ligar Terminais de parafuso |
| Taxa máxima de funcionamento | 240 cic/h |
| tipo de contatos auxiliares | Tipo com ligação mecânica garantida entre NC e NO contato para IEC 60947-5-1 |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| Temperatura ambiente para funcionamento | -5…60 °C |
| Temperatura ambiente para armazenamento | -60…80 °C |
| altitude de funcionamento | 0...3000 m |
| Altura | 125 mm |
| Largura | 45 mm |
| profundidade | 127 mm |
| Peso líquido | 0,6 kg |
