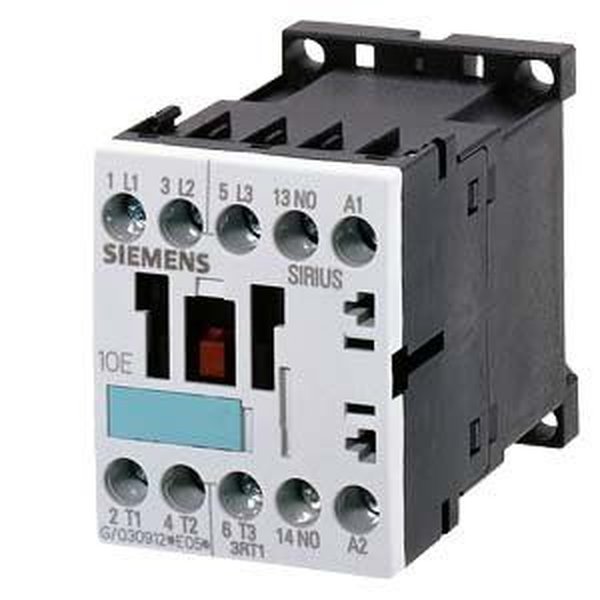

| Fabricante |
SIEMENS |
| Código Referência |
3RT1015-1AC11 |
| nome da marca do produto |
SIRIUS |
| designação do produto |
Contator de potência |
| Dados técnicos gerais |
| tamanho do contator |
S00 |
| classe de proteção IP |
IP20 |
| durabilidade mecânica (ciclos de operação) |
|
| - do contactor típico |
30 000 000 |
| - do contactor com bloco de interruptor auxiliar colocado responsável pela eletrónica típico |
5 000 000 |
| ? do contactor com bloco de interruptor auxiliar colocado típico |
10 000 000 |
| indicadores de referência segundo a IEC 81346-2:2009 |
Q |
| Condições ambientais |
| altura de instalação em caso de altura pelo NN máximo |
2 000 m |
| - temperatura ambiente durante o funcionamento |
-25 ... +60 °C |
| Circuito de corrente principal |
| quantidade de polos para circuito principal |
3 |
| número de contactos de fecho para contactos principais |
3 |
| número de contactos de abertura para contactos principais |
0 |
| |
|
| - a AC-3 |
|
| — com 400 V valor estipulado |
7 A |
| - com AC-4 com 400 V valor estipulado |
6,5 A |
| |
|
| Circuito de corrente de comando/ ativação |
| tipo de tensão da tensão de alimentação de comando |
CA |
| tensão de alimentação de comando com CA |
|
| - a 60 Hz valor estipulado |
24 V |
| frequência da tensão de alimentação de comando |
|
| - 1 valor estipulado |
60 Hz |
| |
|
| Circuto de corrente secundário |
| número de contactos de abertura para contactos auxiliares ligação instantânea |
0 |
| número de contactos de fecho para contactos auxiliares ligação instantânea |
1 |
| |
|
| confiabilidade dos contactos dos contactos auxiliares |
uma falha na conexão por 100 milhões (17 V, 1 mA) |
| Protecção contra curto-circuito |
| versão do cartucho de fusíveis |
|
| - para proteção contra curto-circuito do circuito principal |
|
| — no tipo de atribuição 1 necessário |
fusível gL/gG: 35 A |
| — no tipo de atribuição 2 necessário |
fusível gL/gG: 20 A |
| - para proteção contra curto-circuito do interruptor auxiliar necessário |
fusível gL/gG: 10 A |
| Montagem/ Fixação/ Dimensões |
| tipo de fixação |
fixação de parafusos e trinquete em carris 35 mm de acordo com a DIN EN 50022 |
| - montagem em série |
Sim |
| altura |
57,5 mm |
| largura |
45 mm |
| profundidade |
72 mm |
| distância a cumprir a peças com ligação à terra para os lados |
6 mm |
| Conexões/ terminais |
| versão da ligação elétrica |
|
| - para circuito principal |
ligação aparafusada |
| - para circuito de corrente auxiliar e de controlo |
ligação aparafusada |
| |
|
