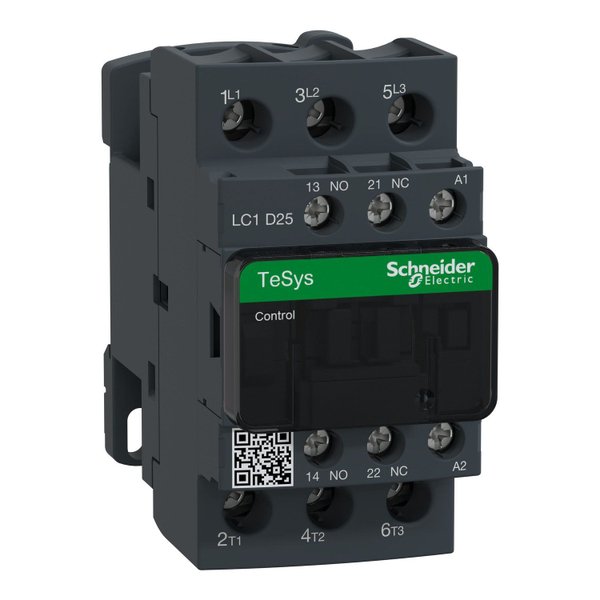

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 25A/690V AC-3/3e (11kW/400V). Ele fornece uma bobina de até 380V AC 50/60Hz , com contatos auxiliares integrados 1NA+1NF (certificado espelho NC) e conexão por terminais de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (45mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
| Marca | SCHNEIDER |
|---|---|
| Código | LC1D25Q7 |
| Linha de produto | TeSys Deca |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1D |
| aplicação do contator | Controle do motor Carga resistiva |
| Categoria de uso | CA-1 CA-4 CA-3 AC-3e |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz Circuito de potência: <= 300 V CC |
| [Ie] corrente nominal de operação | 25 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência 40 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência 25 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência |
| [Uc] control circuit voltage | 380 V CA 50/60 Hz |
| alimentação do motor kW | 5,5 kW at 220..0,230 V CA 50/60 Hz (CA-3) 11 kW at 380..0,400 V CA 50/60 Hz (CA-3) 11 kW at 415...440 V CA 50/60 Hz (CA-3) 15 kW at 500 V CA 50/60 Hz (CA-3) 15 kW at 660...690 V CA 50/60 Hz (CA-3) 5,5 kW at 400 V CA 50/60 Hz (CA-4) 5,5 kW at 220..0,230 V CA 50/60 Hz (AC-3e) 11 kW at 380..0,400 V CA 50/60 Hz (AC-3e) 11 kW at 415...440 V CA 50/60 Hz (AC-3e) 15 kW at 500 V CA 50/60 Hz (AC-3e) 15 kW at 660...690 V CA 50/60 Hz (AC-3e) |
| alimentação do motor cv | 3 hp at 230/240 V CA 50/60 Hz for monofásico motors 2 hp at 115 V CA 50/60 Hz for monofásico motors 7,5 hp at 230/240 V CA 50/60 Hz for trifásico motors 15 hp at 460/480 V CA 50/60 Hz for trifásico motors 20 hp at 575/600 V CA 50/60 Hz for trifásico motors 7,5 hp at 200/208 V CA 50/60 Hz for trifásico motors |
| código de compatibilidade | LC1D |
| composição de contatos de polos | 3 NA |
| cobertura de proteção | Com |
| [Ith] corrente térmica ao ar livre convencional | 10 A (at 60 °C) for circuito de sinalização 40 A (at 60 °C) for circuito de potência |
| capacidade de fechamento nominal Irms | 140 A CA for circuito de sinalização conforming to IEC 60947-5-1 250 A CC for circuito de sinalização conforming to IEC 60947-5-1 450 A at 440 V for circuito de potência conforming to IEC 60947 |
| capacidade de corte nominal | 450 A at 440 V for circuito de potência conforming to IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 240 A 40 °C - 10 s for circuito de potência 380 A 40 °C - 1 s for circuito de potência 50 A 40 °C - 10 mín for circuito de potência 120 A 40 °C - 1 mín for circuito de potência 100 A - 1 s for circuito de sinalização 120 A - 500 ms for circuito de sinalização 140 A - 100 ms for circuito de sinalização |
| classificação do fusível associado | 10 A gG for circuito de sinalização conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination tipo 1 for circuito de potência 40 A gG at <= 690 V coordination tipo 2 for circuito de potência |
| impedância média | 2 MOhm - Ith 40 A 50 Hz for circuito de potência |
| dissipação de alimentação por polo | 3,2 W CA-1 1,25 W CA-3 1,25 W AC-3e |
| [Ui] tensão de isolamento nominal | Circuito de potência: 690 V para IEC 60947-4-1 Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado Circuito de sinalização: 690 V para IEC 60947-1 Circuito de sinalização: 600 V CSA certificado Circuito de sinalização: 600 V UL certificado |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica | 15 Mciclos |
| durabilidade elétrica | 1,65 Mciclos 25 A CA-3 no Ue <= 440 V 1,4 Mciclos 40 A CA-1 no Ue <= 440 V 1,65 Mciclos 25 A AC-3e no Ue <= 440 V |
| tipo do circuito de controle | CA a 50/60 Hz |
| tecnologia da bobina | Sem módulo supressor integrado |
| limites de tensão de circuito de controle | 0,3...0,6 Uc (-40…70 °C):saída CA 50/60 Hz 0,8...1.1 Uc (-40…60 °C):funcionamento CA 50 Hz 0,85...1.1 Uc (-40…60 °C):funcionamento CA 60 Hz 1...1.1 Uc (60…70 °C):funcionamento CA 50/60 Hz |
| potência de irrupção em VA | 70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consumo de potência de manutenção em VA | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| dissipação de calor | 2…3 W at 50/60 Hz |
| tempo de funcionamento | 12...22 ms Fechamento 4...19 ms Abertura |
| Maximum operating rate | 3600 cic/h at 60 °C |
| Contato Auxiliar | 1 NA + 1 NF |
| tipo de contatos auxiliares | tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1 |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tensão de comutação mínima | 17 V for circuito de sinalização |
| corrente de comutação mínima | 5 mA for circuito de sinalização |
| resistência de isolamento | > 10 MOhm for circuito de sinalização |
| tempo não sobreposto | 1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF |
| Suporte de montagem | Placa Calha |
| Altura | 85 mm |
| Largura | 45 mm |
| Profundidade | 92 mm |
| Peso líquido | 0,37 kg |
