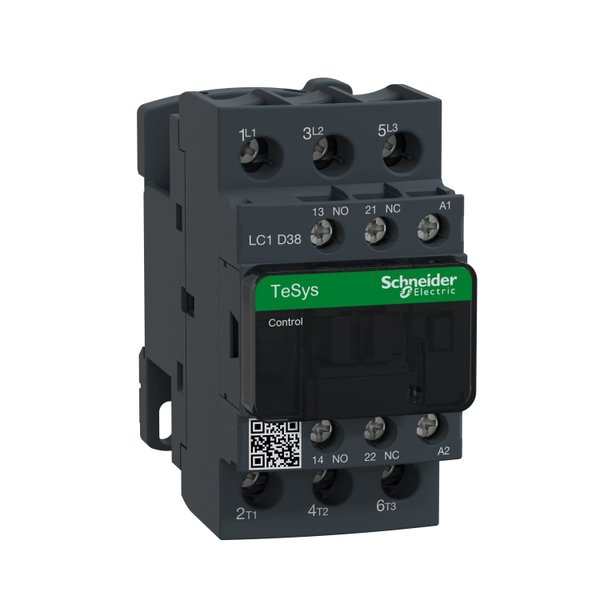

Contator TeSys Deca, 3 polos (3NA), para aplicações de controle de motores até 38A/440V AC-3/3e (18,5kW@400V). Fornece uma bobina CA 220V 50/60Hz, contatos auxiliares embutidos 1NA+1NF (certificado espelho NF), conexão por terminais de grampo de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
| Linha de Produto | TeSys Deca |
| Nome abreviado do dispositivo | LC1D |
| Tipo de produto ou componente | Contator |
| Aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-3 CA-1 AC-3e |
| Descrição de polos | 3P |
| Tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz Circuito de potência: <= 300 V CC |
| Corrente nominal de operação | 50 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência 38 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência 38 A (a < 60 °C) a <= 440 V CA AC-3e para circuito de potência |
| Tensão de circuito de controle | 220 V CA 50/60 Hz |
Complementar
| Alimentação do motor kW | 18,5 kW a 500 V CA 50/60 Hz (CA-3) 18,5 kW a 660...690 V CA 50/60 Hz (CA-3) 7,5 kW a 400 V CA 50/60 Hz (CA-4) 18,5 kW a 380..0,400 V CA 50/60 Hz (CA-3) 9 kW a 220..0,230 V CA 50/60 Hz (CA-3) 18,5 kW a 415...440 V CA 50/60 Hz (CA-3) 18,5 kW a 500 V CA 50/60 Hz (AC-3e) 18,5 kW a 660...690 V CA 50/60 Hz (AC-3e) 18,5 kW a 380..0,400 V CA 50/60 Hz (AC-3e) 9 kW a 220..0,230 V CA 50/60 Hz (AC-3e) 18,5 kW a 415...440 V CA 50/60 Hz (AC-3e) |
| Alimentação do motor cv | 10 hp a 230/240 V CA 50/60 Hz of trifásico motores 10 hp a 200/208 V CA 50/60 Hz of trifásico motores 5 hp a 240 V CA 50/60 Hz of monofásico motores 20 hp a 480 V CA 50/60 Hz of trifásico motores 25 hp a 600 V CA 50/60 Hz of trifásico motores |
| Composição de contatos de polos | 3 NA |
| Compatibilidade de contato | M2 |
| Cobertura de proteção | Com |
| Corrente térmica ao ar livre convencional | 10 A (a 60 °C) para circuito de sinalização 50 A (a 60 °C) para circuito de potência |
| Capacidade de fechamento nominal Irms | 140 A CA para circuito de sinalização conforme IEC 60947-5-1 250 A CC para circuito de sinalização conforme IEC 60947-5-1 550 A a 440 V para circuito de potência conforme IEC 60947 |
| Capacidade de corte nominal | 550 A a 440 V of circuito de potência para IEC 60947 |
| Corrente nominal de curta duração admissível | 60 A 40 °C - 10 mín para circuito de potência 430 A 40 °C - 1 s para circuito de potência 150 A 40 °C - 1 mín para circuito de potência 310 A 40 °C - 10 s para circuito de potência 100 A - 1 s para circuito de sinalização 120 A - 500 ms para circuito de sinalização 140 A - 100 ms para circuito de sinalização |
| Classificação do fusível associado | 10 A gG para circuito de sinalização conforme IEC 60947-5-1 63 A gG a <= 690 V coordenação tipo 1 para circuito de potência 63 A gG a <= 690 V coordenação tipo 2 para circuito de potência |
| Impedância média | 2 MOhm - Ith 50 A 50 Hz of circuito de potência |
| Dissipação de alimentação por polo | 5 W CA-1 3 W CA-3 3 W AC-3e |
| Tensão de isolamento nominal | Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado Circuito de sinalização: 690 V para IEC 60947-1 Circuito de sinalização: 600 V CSA certificado Circuito de sinalização: 600 V UL certificado Circuito de potência: 690 V para IEC 60947-4-1 |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| Tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| Nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| Durabilidade mecânica | 15 Mciclos |
| Durabilidade elétrica | 1,4 Mciclos 50 A CA-1 no Ue <= 440 V 1,4 Mciclos 38 A CA-3 no Ue <= 440 V 1,4 Mciclos 38 A AC-3e no Ue <= 440 V |
| Tipo do circuito de controle | CA a 50/60 Hz |
| Tecnologia da bobina | Sem módulo supressor integrado |
| Limites de tensão de circuito de controle | 0,3...0,6 Uc -40…70 °C saída CA 50/60 Hz 0,8...1.1 Uc -40…60 °C funcionamento CA 50 Hz 0,85...1.1 Uc -40…60 °C funcionamento CA 60 Hz 1...1.1 Uc 60…70 °C funcionamento CA 50/60 Hz |
| Potência de irrupção em VA | 70 VA 60 Hz cos phi 0,75 (a 20 °C) 70 VA 50 Hz cos phi 0,75 (a 20 °C) |
| Consumo de potência de manutenção em VA | 7,5 VA 60 Hz cos phi 0,3 (a 20 °C) 7 VA 50 Hz cos phi 0,3 (a 20 °C) |
| Dissipação de calor | 2…3 W a 50/60 Hz |
| Tempo de funcionamento | 4...19 ms Abertura 12...22 ms Fechamento |
| Taxa máxima de operação | 3600 cic/h 60 °C |
| Contato Auxiliar | 1 NA + 1 NF |
| Tipo de contatos auxiliares | Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1 |
| Frequência do circuito de sinalização | 25..0,400 Hz |
| Tensão de comutação mínima | 17 V para circuito de sinalização |
| Corrente de comutação mínima | 5 mA para circuito de sinalização |
| Resistência de isolamento | > 10 MOhm para circuito de sinalização |
| Tempo não sobreposto | 1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF |
| Suporte de montagem | Calha Placa |
| Normas | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| Certificações do produto | LROS (Lloyds register of shipping) BV GL DNV RINA CCC GOST UL CSA |
| Grau de proteção IP | IP20 face frontal para IEC 60529 |
Medidas
| Altura | 85 mm |
| Largura | 45 mm |
| Profundidade | 92 mm |
| Peso do produto | 0,38 kg |
