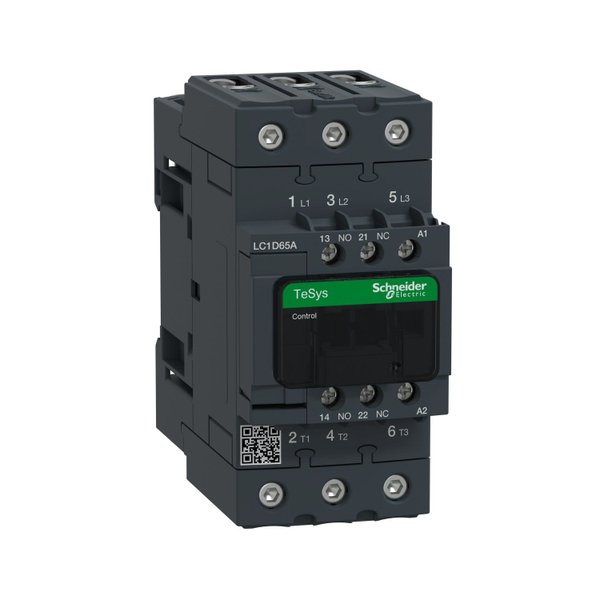

Contator TeSys Deca, 3 pólos (3NA), para aplicações de controle de motores até 65A/440V AC-3/3e (30kW@400V). Ele fornece uma bobina CA de 220 V 50/60 Hz, contatos auxiliares integrados 1NA + 1NF (certificado de espelho NF), conexão de energia por conectores de parafuso EverLink BTR, conexão de controle por terminais de braçadeira de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 55 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
- Design moderno e compacto, longa durabilidade com alta taxa de operação
- Projetado para atender aplicações robustas, uma oferta pronta para ambientes hostis
- Fácil instalação e manutenção com parafusos multi-padrão
- Compatível com as normas IEC, UL e CSA, melhor resistência ao fogo e com contato auxiliar à prova de poeira
- Experiência digital do cliente para acessar documentos técnicos
- Desempenho ambiental do produto
| Linha de Produto | TeSys Deca |
| Nome abreviado do dispositivo | LC1D |
| Tipo de produto ou componente | Contator |
| Aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-4 CA-1 CA-3 AC-3e |
| Descrição de polos | 3P |
| Tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz Circuito de potência: <= 300 V CC |
| Corrente nominal de operação | 50 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência 80 A (a < 60 °C) a <= 440 V CA CA-1 para circuito de potência 50 A (a < 60 °C) a <= 440 V CA AC-3e para circuito de potência |
| Tensão de circuito de controle | 220 V CA 50/60 Hz |
Complementar
| Alimentação do motor kW | 11 kW a 400 V CA 50/60 Hz (CA-4) 18,5 kW a 220..0,230 V CA 50/60 Hz (CA-3) 30 kW a 380..0,400 V CA 50/60 Hz (CA-3) 37 kW a 500 V CA 50/60 Hz (CA-3) 37 kW a 660...690 V CA 50/60 Hz (CA-3) 18,5 kW a 220..0,230 V CA 50/60 Hz (AC-3e) 30 kW a 380..0,400 V CA 50/60 Hz (AC-3e) 37 kW a 500 V CA 50/60 Hz (AC-3e) 37 kW a 660...690 V CA 50/60 Hz (AC-3e) |
| Alimentação do motor cv | 40 hp a 460/480 V CA 50/60 Hz of trifásico motores 5 hp a 115 V CA 50/60 Hz of monofásico motores 10 hp a 230/240 V CA 50/60 Hz of monofásico motores 20 hp a 200/208 V CA 50/60 Hz of trifásico motores 20 hp a 230/240 V CA 50/60 Hz of trifásico motores 50 hp a 575/600 V CA 50/60 Hz of trifásico motores |
| Código de compatibilidade | LC1D |
| Composição de contatos de polos | 3 NA |
| Compatibilidade de contato | M2 |
| Cobertura de proteção | Com |
| Corrente térmica ao ar livre convencional | 10 A (a 60 °C) para circuito de sinalização 80 A (a 60 °C) para circuito de potência |
| Capacidade de fechamento nominal Irms | 140 A CA para circuito de sinalização conforme IEC 60947-5-1 250 A CC para circuito de sinalização conforme IEC 60947-5-1 1000 A a 440 V para circuito de potência conforme IEC 60947 |
| Capacidade de corte nominal | 1000 A a 440 V of circuito de potência para IEC 60947 |
| Corrente nominal de curta duração admissível | 520 A 40 °C - 10 s para circuito de potência 900 A 40 °C - 1 s para circuito de potência 110 A 40 °C - 10 mín para circuito de potência 260 A 40 °C - 1 mín para circuito de potência 100 A - 1 s para circuito de sinalização 120 A - 500 ms para circuito de sinalização 140 A - 100 ms para circuito de sinalização |
| Classificação do fusível associado | 10 A gG para circuito de sinalização conforme IEC 60947-5-1 125 A gG a <= 690 V coordenação tipo 1 para circuito de potência 125 A gG a <= 690 V coordenação tipo 2 para circuito de potência |
| Impedância média | 1,5 MOhm - Ith 80 A 50 Hz of circuito de potência |
| Dissipação de alimentação por polo | 9,6 W CA-1 6,3 W CA-3 6,3 W AC-3e |
| Tensão de isolamento nominal | Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado Circuito de sinalização: 690 V para IEC 60947-1 Circuito de sinalização: 600 V CSA certificado Circuito de sinalização: 600 V UL certificado Circuito de potência: 690 V para IEC 60947-4-1 |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| Tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| Nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| Durabilidade mecânica | 6 Mciclos |
| Durabilidade elétrica | 1,4 Mciclos 80 A CA-1 no Ue <= 440 V 1,45 Mciclos 65 A CA-3 no Ue <= 440 V 1,45 Mciclos 65 A AC-3e no Ue <= 440 V |
| Tipo do circuito de controle | CA a 50/60 Hz padrão |
| Tecnologia da bobina | Sem módulo supressor integrado |
| Limites de tensão de circuito de controle | 0,3...0,6 Uc -40…70 °C saída CA 50/60 Hz 0,8...1.1 Uc -40…60 °C funcionamento CA 50 Hz 0,85...1.1 Uc -40…60 °C funcionamento CA 60 Hz 1...1.1 Uc 60…70 °C funcionamento CA 50/60 Hz |
| Potência de irrupção em VA | 140 VA 60 Hz cos phi 0,75 (a 20 °C) 160 VA 50 Hz cos phi 0,75 (a 20 °C) |
| Consumo de potência de manutenção em VA | 13 VA 60 Hz cos phi 0,3 (a 20 °C) 15 VA 50 Hz cos phi 0,3 (a 20 °C) |
| Dissipação de calor | 4…5 W a 50/60 Hz |
| Tempo de funcionamento | 4...19 ms Abertura 12...26 ms Fechamento |
| Taxa de operação máxima | 3600 cic/h 60 °C |
| Contato Auxiliar | 1 NA + 1 NF |
| Tipo de contatos auxiliares | Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1 |
| Frequência do circuito de sinalização | 25..0,400 Hz |
| Tensão de comutação mínima | 17 V para circuito de sinalização |
| Corrente de comutação mínima | 5 mA para circuito de sinalização |
| Resistência de isolamento | > 10 MOhm para circuito de sinalização |
| Tempo não sobreposto | 1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF |
| Suporte de montagem | Placa Calha |
| Normas | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
| Certificações do produto | UL CCC GOST CSA |
| Grau de proteção IP | IP20 face frontal para IEC 60529 |
Medidas
| Altura | 122 mm |
| Largura | 55 mm |
| Profundidade | 120 mm |
| Peso do produto | 0,86 kg |
