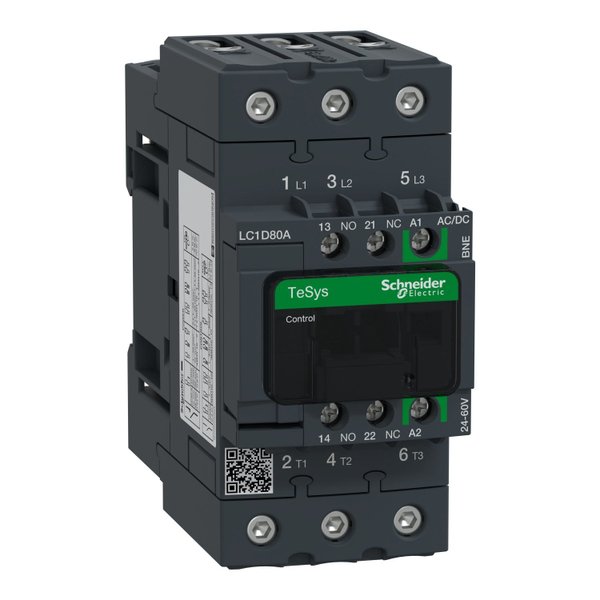

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 80A/690V AC-3/3e (37kW/400V). Ele fornece uma bobina de até 24-60V AC/DC 50/60Hz , contatos auxiliares integrados 1NA+1NF (certificado espelho NC), conexão por conectores de parafuso Everlink e terminais de grampo de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (55mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Vantagens:
- Design moderno e compacto, longa durabilidade com alta taxa de operação
- Projetado para atender aplicações robustas, uma oferta pronta para ambientes hostis
- Fácil instalação e manutenção com parafusos multi-padrão
- Compatível com as normas IEC, UL e CSA, melhor resistência ao fogo e com contato auxiliar à prova de poeira
- Experiência digital do cliente para acessar documentos técnicos
- Desempenho ambiental do produto Green Premium
| Fabricante | SCHNEIDER |
|---|---|
| Código Referência | LC1D80ABNE |
| linha | TeSys TeSys Deca |
| Linha de produto | TeSys Deca |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1D |
| aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-3 CA-1 AC-3e |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz |
| [Ie] corrente nominal de operação | 80 A (a < 60 °C) a <= 440 V CA-1 para circuito de potência 66 A (a < 60 °C) a <= 440 V CA-3 para circuito de potência 66 A (a < 60 °C) a <= 440 V AC-3e para circuito de potência |
| [Uc] tensão do circuito de controle | 24...60 V CA 50/60 Hz 24...60 V CC |
| alimentação do motor kW | 22 kW a 220..0,230 V CA 50/60 Hz (CA-3) 37 kW a 380..0,400 V CA 50/60 Hz (CA-3) 37 kW a 415 V CA 50/60 Hz (CA-3) 37 kW a 440 V CA 50/60 Hz (CA-3) 37 kW a 500 V CA 50/60 Hz (CA-3) 37 kW a 660...690 V CA 50/60 Hz (CA-3) 22 kW a 220..0,230 V CA 50/60 Hz (AC-3e) 37 kW a 380..0,400 V CA 50/60 Hz (AC-3e) 37 kW a 415 V CA 50/60 Hz (AC-3e) 37 kW a 440 V CA 50/60 Hz (AC-3e) 37 kW a 500 V CA 50/60 Hz (AC-3e) 37 kW a 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| alimentação do motor cv | 5 hp a 115 V CA 60 Hz of monofásico motores 10 hp a 230/240 V CA 60 Hz of monofásico motores 20 hp a 200/208 V CA 60 Hz of trifásico motores 20 hp a 230/240 V CA 60 Hz of trifásico motores 40 hp a 460/480 V CA 60 Hz of trifásico motores 50 hp a 575/600 V CA 60 Hz of trifásico motores |
| código de compatibilidade | LC1D |
| composição de contatos de polos | 3 NA |
| cobertura de proteção | Com |
| [Ith] corrente térmica ao ar livre convencional | 80 A (a 60 °C) para circuito de potência 10 A (a 60 °C) para circuito de sinalização |
| capacidade de fechamento nominal Irms | 140 A CA para circuito de sinalização conforme IEC 60947-5-1 250 A CC para circuito de sinalização conforme IEC 60947-5-1 1000 A a 440 V CA para circuito de potência conforme IEC 60947 |
| capacidade de corte nominal | 1000 A a 440 V of circuito de potência para IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 110 A 40 °C - 10 mín para circuito de potência 260 A 40 °C - 1 mín para circuito de potência 640 A 40 °C - 10 s para circuito de potência 900 A 40 °C - 1 s para circuito de potência 100 A - 1 s para circuito de sinalização 120 A - 500 ms para circuito de sinalização 140 A - 100 ms para circuito de sinalização |
| classificação do fusível associado | 125 A gG a <= 690 V coordenação tipo 1 para circuito de potência 125 A gG a <= 690 V coordenação tipo 2 para circuito de potência 10 A gG para circuito de sinalização conforme IEC 60947-5-1 |
| impedância média | 1,5 MOhm - Ith 80 A 50 Hz of circuito de potência |
| dissipação de alimentação por polo | 9,6 W CA-1 6,3 W CA-3 6,3 W AC-3e |
| [Ui] tensão de isolamento nominal | Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-1 |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica | 6 Mciclos |
| durabilidade elétrica | 1 Mciclos 66 A CA-3 no Ue <= 440 V 0,5 Mciclos 80 A CA-1 no Ue <= 440 V 1 Mciclos 66 A AC-3e no Ue <= 440 V |
| tipo do circuito de controle | CA/CC a 50/60 Hz AC/DC electronic |
| tecnologia da bobina | Built-in bidirectional peak limiting |
| limites de tensão de circuito de controle | <= 0,1 Uc -40…70 °C saída CA/CC 0,85...1.1 Uc -40…60 °C funcionamento CA 0,8...1.1 Uc -40…60 °C funcionamento CC 1...1.1 Uc 60…70 °C funcionamento CA/CC |
| potência de irrupção em VA | 15 VA 50/60 Hz (a 20 °C) |
| potência de irrupção em W | 16 W 20 °C) |
| consumo de potência de manutenção em VA | 1 VA 50/60 Hz (a 20 °C) |
| consumo de potência de manutenção em W | 0,7 W a 20 °C |
| dissipação de calor | 0,7 W a 50/60 Hz |
| tempo de funcionamento | 55...65 ms Fechamento 20...80 ms Abertura |
| Taxa máxima de operação | 3600 cic/h 60 °C |
| conexões - terminais | Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Sólido Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Sólido Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - rigidez do cabo: Sólido Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - rigidez do cabo: Flexível Com a extremidade do cabo Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - rigidez do cabo: Sólido |
| torque de aperto | Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2 Circuito de potência: 8 N.m - ligar conectores parafuso EverLink BTR - cabo 25…35 mm² hexagonal cabeça de parafuso4 mm Circuito de potência: 5 N.m - ligar conectores parafuso EverLink BTR - cabo 1…25 mm² hexagonal cabeça de parafuso4 mm Circuito de potência: 5 N.m - com chave de fenda Pozidriv n 2 M4 Circuito de controle: 1,7 N.m - com chave de fenda Pozidriv n 2 M3,5 |
| Contato Auxiliar | 1 NA + 1 NF |
| tipo de contatos auxiliares | Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1 |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tensão de comutação mínima | 17 V para circuito de sinalização |
| corrente de comutação mínima | 5 mA para circuito de sinalização |
| resistência de isolamento | > 10 MOhm para circuito de sinalização |
| tempo não sobreposto | 1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF |
| Suporte de montagem | Calha Placa |
| Normas | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1 |
|---|---|
| Certificações do produto | CCC CSA EAC UL KC DNV-GL LROS (Lloyds register of shipping) UKCA |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| resistência climática | Para IACS E10 exposição ao calor úmido para IEC 60947-1 Annex Q category D exposição ao calor úmido |
| temperatura ambiente do ar admissível ao redor do dispositivo | -40…60 °C 60…70 °C com degradação |
| altitude de funcionamento | 0...3000 m |
| Resistência a incêndios | 850 °C conforme IEC 60695-2-1 |
| retardamento de chamas | V1 conforme UL 94 |
| força mecânica | Vibrações contator aberto (2 Gn, 5...300 Hz) Vibrações contator fechado (4 Gn, 5...300 Hz) Choques contator aberto (10 Gn para 11 ms) Choques contator fechado (15 Gn para 11 ms) |
| Altura | 122 mm |
| Largura | 55 mm |
| profundidade | 120 mm |
| Peso líquido | 1,00 kg |
