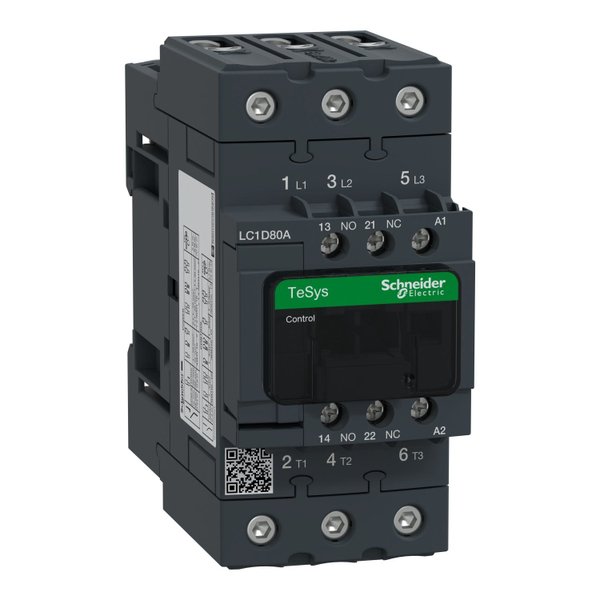

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 80A/440V AC-3/3e (37kW/400V). Ele fornece uma bobina de até 220V AC 50/60Hz , contatos auxiliares integrados 1NA+1NF (certificado espelho NC), conexão por conectores de parafuso Everlink e terminais de grampo de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (55mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
| Marca | SCHNEIDER |
|---|---|
| Código | LC1D80AM7 |
| linha | TeSys TeSys Deca |
| Linha de produto | TeSys Deca |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1D |
| aplicação do contator | Controle do motor Carga resistiva |
| Categoria de uso | CA-1 CA-4 CA-3 AC-3e |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: 690 V CA 25...400 Hz Circuito de potência: 300 V CC |
| [Ie] corrente nominal de operação | 80 A (at <60 °C) at <= 440 V CA-1 for circuito de potência 66 A (at <60 °C) at <= 440 V CA-3 for circuito de potência 66 A (at <60 °C) at <= 440 V AC-3e for circuito de potência |
| [Uc] control circuit voltage | 220 V CA 50/60 Hz |
| alimentação do motor kW | 22 kW at 220..0,230 V CA 50/60 Hz (CA-3) 37 kW at 380..0,400 V CA 50/60 Hz (CA-3) 37 kW at 415 V CA 50/60 Hz (CA-3) 37 kW at 440 V CA 50/60 Hz (CA-3) 37 kW at 500 V CA 50/60 Hz (CA-3) 37 kW at 660...690 V CA 50/60 Hz (CA-3) 22 kW at 220..0,230 V CA 50/60 Hz (AC-3e) 37 kW at 380..0,400 V CA 50/60 Hz (AC-3e) 37 kW at 415 V CA 50/60 Hz (AC-3e) 37 kW at 440 V CA 50/60 Hz (AC-3e) 37 kW at 500 V CA 50/60 Hz (AC-3e) 37 kW at 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| alimentação do motor cv | 5 hp at 115 V CA 60 Hz for monofásico motors 10 hp at 230/240 V CA 60 Hz for monofásico motors 20 hp at 200/208 V CA 60 Hz for trifásico motors 20 hp at 230/240 V CA 60 Hz for trifásico motors 40 hp at 460/480 V CA 60 Hz for trifásico motors 50 hp at 575/600 V CA 60 Hz for trifásico motors |
| código de compatibilidade | LC1D |
| composição de contatos de polos | 3 NA |
| cobertura de proteção | Com |
| [Ith] corrente térmica ao ar livre convencional | 10 A (at 60 °C) for circuito de sinalização 80 A (at 60 °C) for circuito de potência |
| capacidade de fechamento nominal Irms | 140 A CA for circuito de sinalização conforming to IEC 60947-5-1 250 A CC for circuito de sinalização conforming to IEC 60947-5-1 1000 A at 440 V CA for circuito de potência conforming to IEC 60947 |
| capacidade de corte nominal | 1000 A at 440 V for circuito de potência conforming to IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 640 A 40 °C - 10 s for circuito de potência 900 A 40 °C - 1 s for circuito de potência 110 A 40 °C - 10 mín for circuito de potência 260 A 40 °C - 1 mín for circuito de potência 100 A - 1 s for circuito de sinalização 120 A - 500 ms for circuito de sinalização 140 A - 100 ms for circuito de sinalização |
| classificação do fusível associado | 10 A gG for circuito de sinalização conforming to IEC 60947-5-1 125 A gG at <= 690 V coordination tipo 1 for circuito de potência 125 A gG at <= 690 V coordination tipo 2 for circuito de potência |
| impedância média | 1,5 MOhm - Ith 80 A 50 Hz for circuito de potência |
| dissipação de alimentação por polo | 9,6 W CA-1 6,3 W CA-3 6,3 W AC-3e |
| [Ui] tensão de isolamento nominal | Circuito de sinalização: 690 V para IEC 60947-1 Circuito de potência: 690 V para IEC 60947-4-1 |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] tensão nominal suportável de impulso | 6 kV conforme IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica | 6 Mciclos |
| durabilidade elétrica | 0,7 Mciclos 80 A CA-1 no Ue <= 440 V 1 Mciclos 66 A CA-3 no Ue <= 440 V 1 Mciclos 66 A AC-3e no Ue <= 440 V |
| tipo do circuito de controle | CA a 50/60 Hz padrão |
| tecnologia da bobina | Sem módulo supressor integrado |
| limites de tensão de circuito de controle | 0,3...0,6 Uc (-40…70 °C):saída CA 50/60 Hz 0,8...1.1 Uc (-40…60 °C):funcionamento CA 50 Hz 0,85...1.1 Uc (-40…60 °C):funcionamento CA 60 Hz 1...1.1 Uc (60…70 °C):funcionamento CA 50/60 Hz |
| potência de irrupção em VA | 140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consumo de potência de manutenção em VA | 13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C) |
| dissipação de calor | 4…5 W at 50/60 Hz |
| tempo de funcionamento | 4...19 ms Abertura 12...26 ms Fechamento |
| Maximum operating rate | 3600 cic/h at 60 °C |
| Altura | 122 mm |
| Largura | 55 mm |
| Profundidade | 120 mm |
| Peso líquido | 0,86 kg |
