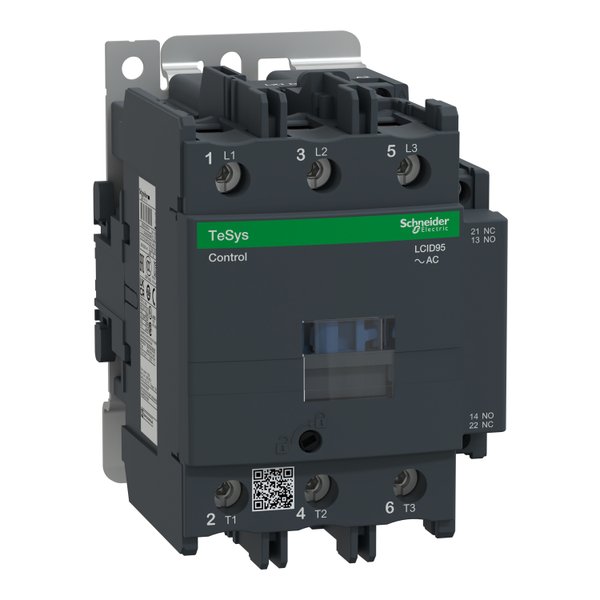

Contator TeSys Deca, 3 pólos (3NA), para aplicações de controle de motores até 95A/690V AC-3/AC-3e (45kW@400V). Ele fornece uma bobina CA de 220V 50/60Hz, contatos auxiliares integrados 1NA+1NF, conexões de alimentação por terminais de parafuso e controle por terminais de braçadeira de parafuso. Para taxas de operação de até 3600 ciclos/hora e ambientes de até 60°C, adquire alta confiabilidade e durabilidade. Compacto (largura de 85 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC, Marine), compatível com Green Premium (RoHS/REACh).
| Marca | SCHNEIDER |
|---|---|
| Código | LC1D95M7 |
| linha | TeSys |
| Linha de produto | TeSys Deca |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1D |
| aplicação do contator | Controle do motor Carga resistiva |
| Categoria de uso | CA-3 AC-3e CA-4 CA-1 |
| Descrição de polos | 3P |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 25...400 Hz |
| [Ie] corrente nominal de operação | 95 A (at <60 °C) at <= 440 V CA-3 for circuito de potência 125 A (at <60 °C) at <= 1.000 V CA-1 for circuito de potência 95 A (at <60 °C) at <= 440 V AC-3e for circuito de potência |
| [Uc] control circuit voltage | 220 V CA 50/60 Hz |
| alimentação do motor kW | 25 kW at 220..0,230 V CA 50 Hz (CA-3) 45 kW at 380..0,400 V CA 50 Hz (CA-3) 45 kW at 415...440 V CA 50 Hz (CA-3) 55 kW at 500 V CA 50 Hz (CA-3) 45 kW at 660...690 V CA 50 Hz (CA-3) 15 kW at 400 V CA 50 Hz (CA-4) 25 kW at 220..0,230 V CA 50 Hz (AC-3e) 45 kW at 380..0,400 V CA 50 Hz (AC-3e) 45 kW at 415...440 V CA 50 Hz (AC-3e) 55 kW at 500 V CA 50 Hz (AC-3e) 45 kW at 660...690 V CA 50 Hz (AC-3e) |
|---|---|
| alimentação do motor cv | 7,5 hp at 120 V CA 60 Hz for monofásico motors 15 hp at 230/240 V CA 60 Hz for monofásico motors 30 hp at 200/208 V CA 60 Hz for trifásico motors 30 hp at 230/240 V CA 60 Hz for trifásico motors 60 hp at 460/480 V CA 60 Hz for trifásico motors 60 hp at 575/600 V CA 60 Hz for trifásico motors |
| código de compatibilidade | LC1D |
| composição de contatos de polos | 3 NA |
| cobertura de proteção | Com |
| [Ith] corrente térmica ao ar livre convencional | 10 A (at 60 °C) for circuito de sinalização 125 A (at 60 °C) for circuito de potência |
| capacidade de fechamento nominal Irms | 1100 A at 440 V CA for circuito de potência conforming to IEC 60947 140 A CA for circuito de sinalização conforming to IEC 60947-5-1 250 A CC for circuito de sinalização conforming to IEC 60947-5-1 |
| capacidade de corte nominal | 1100 A at 440 V for circuito de potência conforming to IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 1100 A 40 °C - 1 s for circuito de potência 800 A 40 °C - 10 s for circuito de potência 400 A 40 °C - 1 mín for circuito de potência 135 A 40 °C - 10 mín for circuito de potência 140 A - 100 ms for circuito de sinalização 120 A - 500 ms for circuito de sinalização 100 A - 1 s for circuito de sinalização |
| classificação do fusível associado | 10 A gG for circuito de sinalização conforming to IEC 60947-5-1 200 A gG at <= 690 V coordination tipo 1 for circuito de potência 160 A gG at <= 690 V coordination tipo 2 for circuito de potência |
| impedância média | 0,8 MOhm - Ith 125 A 50 Hz for circuito de potência |
| dissipação de alimentação por polo | 12,5 W CA-1 7,2 W CA-3 7,2 W AC-3e |
| [Ui] tensão de isolamento nominal | Circuito de potência: 1000 V para IEC 60947-4-1 Circuito de potência: 600 V CSA certificado Circuito de potência: 600 V UL certificado Circuito de sinalização: 690 V para IEC 60947-1 Circuito de sinalização: 600 V CSA certificado Circuito de sinalização: 600 V UL certificado |
| Categoria de sobretensão | III |
| Grau de poluição | 3 |
| [Uimp] tensão nominal suportável de impulso | 8 kV conforme IEC 60947 |
| nível de fiabilidade de segurança | B10d = 1,3 Mciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20 Mciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica | 4 Mciclos |
| durabilidade elétrica | 1,2 Mciclos 95 A CA-3 1,3 Mciclos 125 A CA-1 1,2 Mciclos 95 A AC-3e |
| tipo do circuito de controle | CA a 50/60 Hz padrão |
| tecnologia da bobina | Sem módulo supressor integrado |
| limites de tensão de circuito de controle | 0,8...1.1 Uc (-40…55 °C):funcionamento CA 50 Hz 0,85...1.1 Uc (-40…55 °C):funcionamento CA 60 Hz 0,3...0,6 Uc (-40…70 °C):saída CA 50/60 Hz 1...1.1 Uc (55…70 °C):funcionamento CA 50/60 Hz |
| potência de irrupção em VA | 245 VA 60 Hz cos phi 0,75 (at 20 °C) 245 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consumo de potência de manutenção em VA | 26 VA 60 Hz cos phi 0,3 (at 20 °C) 26 VA 50 Hz cos phi 0,3 (at 20 °C) |
| dissipação de calor | 6…10 W at 50/60 Hz |
| tempo de funcionamento | 20...35 ms Fechamento 6...20 ms Abertura |
| Maximum operating rate | 3600 cic/h at 60 °C |
| Contato Auxiliar | 1 NA + 1 NF |
| tipo de contatos auxiliares | tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1 tipo contato de espelho 1 NF para IEC 60947-4-1 |
| frequência do circuito de sinalização | 25..0,400 Hz |
| tensão de comutação mínima | 17 V for circuito de sinalização |
| corrente de comutação mínima | 5 mA for circuito de sinalização |
| resistência de isolamento | > 10 MOhm for circuito de sinalização |
| tempo não sobreposto | 1,5 ms na desenergização entre contato NA e NF 1,5 ms na energização entre contato NA e NF |
| Suporte de montagem | Calha Placa |
| Altura | 127 mm |
| Largura | 85 mm |
| Profundidade | 130 mm |
| Peso líquido | 1,61 kg |
