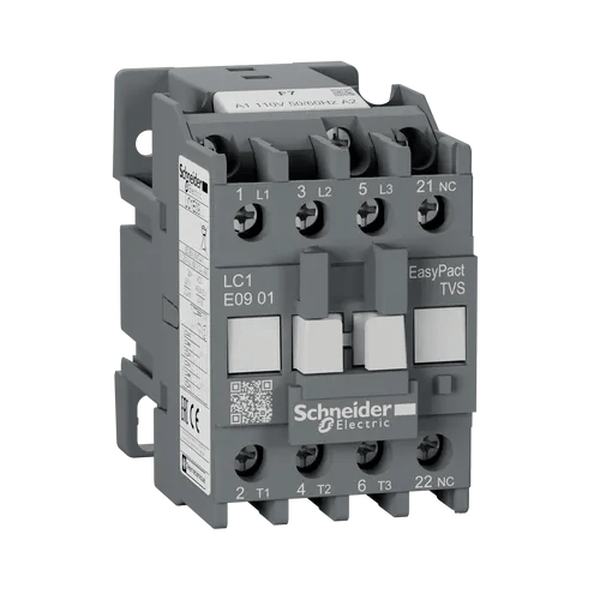

Contator EasyPact TVS 3 polos para aplicações de motores até 9A 4kW@440V. Ele fornece uma bobina CA de 110 V 50/60 Hz, contatos auxiliares integrados 1NF, conexões de alimentação e controle por terminais de braçadeira de parafuso. Largura de 45 mm para taxas de operação padrão de até 1800 ciclos por hora. Ele adquire confiabilidade e durabilidade padrão com durabilidade elétrica AC-3 de 1,4 milhões de ciclos e durabilidade mecânica de 10 milhões de ciclos. Pode cobrir -5°C a 55°C de temperatura de trabalho e montado em trilho DIN, sem redução de até 3000m de altitude. Certificado multipadrões (IEC, CCC, EAC) e compatível com Green Premium (RoHs/Reach).
| Linha de Produto | EasyPact |
| Nome abreviado do dispositivo | LC1E |
| Tipo de produto ou componente | Contator |
| Aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-1 / CA-3 |
| Descrição de polos | 3P |
| Tensão de operação nominal | Circuito de potência: <= 690 V CA 50/60 Hz |
| Corrente nominal de operação | 9 A (a < 55 °C) a <= 440 V CA CA-3 para circuito de potência 25 A (a < 55 °C) a <= 440 V CA CA-1 para circuito de potência |
| Tensão do circuito de controle | 110 V CA 50/60 Hz |
Complementar
| Alimentação do motor kW | 2,2 kW a 220..0,230 V CA 50/60 Hz 4 kW a 380..0,400 V 4 kW a 415 V 4 kW a 440 V 5,5 kW a 500 V 5,5 kW a 660...690 V |
| Composição de contatos de polos | 3 NA |
| Corrente térmica ao ar livre convencional | 25 A (a 55 °C) para circuito de potência |
| Capacidade de fechamento nominal Irms | 90 A a 440 V CA para circuito de potência conforme IEC 60947-4-1 |
| Capacidade de corte nominal | 72 A a 440 V of circuito de potência para IEC 60947 |
| Corrente nominal de curta duração admissível | 105 A 40 °C - 10 s para circuito de potência 61 A 40 °C - 60 s para circuito de potência 30 A 40 °C - 600 s para circuito de potência |
| Classificação do fusível associado | 10 A gG a <= 690 V coordenação tipo 1 para circuito de controle conforme IEC 60947-5-1 20 A gG a <= 690 V coordenação tipo 1 para circuito de potência |
| Impedância média | 2,5 MOhm - Ith 25 A 50 Hz of circuito de potência |
| Dissipação de alimentação por polo | 0,2 W CA-3 1,6 W CA-1 |
| Tensão de isolamento nominal | 690 V para IEC 60947-4-1 |
| Categoria de sobretensão | III |
| Tensão nominal suportável de impulso | 6 kV bobina não conectada ao circuito de potência conforme IEC 60947 |
| Durabilidade mecânica | 10 milhões de ciclos |
| Durabilidade elétrica | 1400000 ciclos CA-3 150000 ciclos CA-1 |
| Tipo do circuito de controle | CA a 50/60 Hz |
| Limites de tensão de circuito de controle | 0,85...1.1 Uc 55 °C funcionamento 50/60 Hz 0,3...0,6 Uc 55 °C saída 50/60 Hz |
| Potência de irrupção em VA | 95 VA 50 Hz cos phi 0,75 (a 20 °C) 95 VA 60 Hz cos phi 0,75 (a 20 °C) |
| Consumo de potência de manutenção em VA | 8,3 VA 50 Hz cos phi 0,3 (a 20 °C) 8,5 VA 60 Hz cos phi 0,3 (a 20 °C) |
| Dissipação de calor | 2…3 W of circuito de controle |
| Tempo de funcionamento | 12...22 ms no fecho 4...19 ms na abertura |
| Taxa máxima de funcionamento | 1800 cic/h 60 °C |
| Torque de aperto | Circuito de potência: 1,2 N.m Circuito de controle: 1,2 N.m |
| Contato Auxiliar | 1 NF |
| Tensão de comutação mínima | 17 V para circuito de controle |
| Corrente de comutação mínima | 5 mA para circuito de controle |
| Resistência de isolamento | > 10 MOhm para circuito de controle |
| Tempo não sobreposto | 1,5 ms na energização on-delay contato 1,5 ms na desenergização on-delay contato |
| Suporte de montagem | Placa Trilho DIN |
| Normas | IEC 60947-5-1 IEC 60947-1 IEC 60947-4-1 |
| Certificações do produto | CE EAC |
| Grau de proteção IP | IP2x para IEC 60529 |
Medidas
| Altura | 74 mm |
| Largura | 45 mm |
| Profundidade | 80 mm |
| Peso do produto | 0,3 kg |
