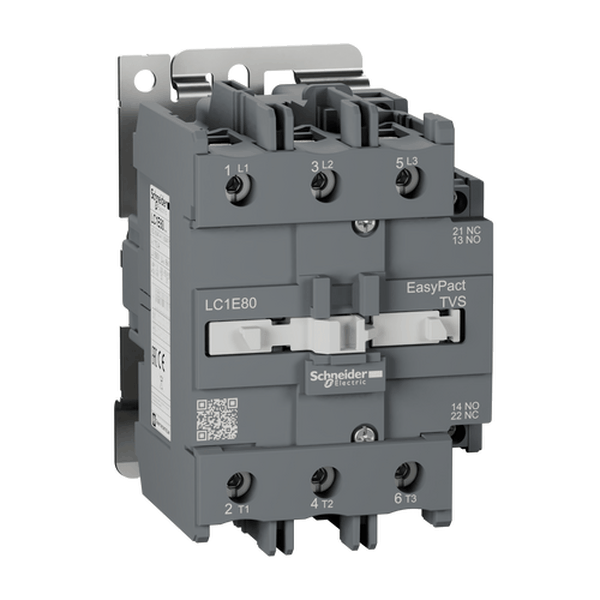

Contator EasyPact TVS 3 polos para aplicações de motores até 80A 45kW@440V. Fornece uma bobina CA 220V 50/60Hz, sem contatos auxiliares embutidos, conexões de alimentação e controle por terminais de grampo de parafuso. Largura de 85 mm para taxas de operação padrão de até 1200 ciclos por hora. Ele adquire confiabilidade e durabilidade padrão com durabilidade elétrica AC-3 de 0,9 milhões de ciclos e durabilidade mecânica de 3 milhões de ciclos. Pode cobrir -5°C a 55°C de temperatura de trabalho e montado em trilho DIN, sem redução de até 3000m de altitude. Certificado multipadrões (IEC, CCC, EAC) e compatível com Green Premium (RoHs/Reach).
| Linha de Produto | EasyPact |
| Nome abreviado do dispositivo | LC1E |
| Tipo de produto ou componente | Contator |
| Aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-1 / CA-3 |
| Descrição de polos | 3P |
| Tensão de operação nominal | Circuito de potência: <= 690 V CA 50/60 Hz |
| Corrente nominal de operação | 80 A (a < 55 °C) a <= 440 V CA CA-3 para circuito de potência 110 A (a < 55 °C) a <= 440 V CA CA-1 para circuito de potência |
| Tensão do circuito de controle | 220 V CA 50/60 Hz |
Complementar
| Alimentação do motor kW | 22 kW a 220..0,230 V CA 50/60 Hz 37 kW a 380..0,400 V 45 kW a 415 V 45 kW a 440 V 45 kW a 500 V 45 kW a 660...690 V |
| Composição de contatos de polos | 3 NA |
| Corrente térmica ao ar livre convencional | 100 A (a 60 °C) para circuito de potência |
| Capacidade de fechamento nominal Irms | 800 A a 440 V CA para circuito de potência conforme IEC 60947-4-1 |
| Capacidade de corte nominal | 640 A a 440 V of circuito de potência para IEC 60947 |
| Corrente nominal de curta duração admissível | 640 A 40 °C - 10 s para circuito de potência 320 A 40 °C - 60 s para circuito de potência 135 A 40 °C - 600 s para circuito de potência |
| Classificação do fusível associado | 10 A gG a <= 690 V coordenação tipo 1 para circuito de controle conforme IEC 60947-5-1 160 A gG a <= 690 V coordenação tipo 1 para circuito de potência |
| Impedância média | 0,8 MOhm - Ith 110 A 50 Hz of circuito de potência |
| Dissipação de alimentação por polo | 5,1 W CA-3 9,7 W CA-1 |
| Tensão de isolamento nominal | 690 V para IEC 60947-4-1 |
| Categoria de sobretensão | III |
| Tensão nominal suportável de impulso | 6 kV bobina não conectada ao circuito de potência conforme IEC 60947 |
| Durabilidade mecânica | 300000 ciclos |
| Durabilidade elétrica | 350000 ciclos CA-1 900000 ciclos CA-3 |
| Tipo do circuito de controle | CA a 50/60 Hz |
| Limites de tensão de circuito de controle | 0,85...1.1 Uc 55 °C funcionamento 50/60 Hz 0,3...0,6 Uc 55 °C saída 50/60 Hz |
| Potência de irrupção em VA | 200 VA 50 Hz cos phi 0,75 (a 20 °C) 220 VA 60 Hz cos phi 0,75 (a 20 °C) |
| Consumo de potência de manutenção em VA | 22 VA 60 Hz cos phi 0,3 (a 20 °C) 20 VA 50 Hz cos phi 0,3 (a 20 °C) |
| Dissipação de calor | 6…10 W of circuito de controle |
| Tempo de funcionamento | 20...35 ms no fecho 6 ... 30 ms na abertura |
| Taxa máxima de funcionamento | 1200 cic/h 60 °C |
| Torque de aperto | Circuito de controle: 1,2 N.m Circuito de potência: 12 N.m |
| Contato Auxiliar | 1 NA + 1 NF |
| Tensão de comutação mínima | 17 V para circuito de controle |
| Corrente de comutação mínima | 5 mA para circuito de controle |
| Resistência de isolamento | > 10 MOhm para circuito de controle |
| Tempo não sobreposto | 1,5 ms na energização on-delay contato 1,5 ms na desenergização on-delay contato |
| Suporte de montagem | Placa Trilho DIN |
| Normas | IEC 60947-4-1 IEC 60947-5-1 IEC 60947-1 |
| Certificações do produto | CE EAC |
| Grau de proteção IP | IP2x para IEC 60529 |
Medidas
| Altura | 127 mm |
| Largura | 85 mm |
| Profundidade | 121 mm |
| Peso do produto | 1,52 kg |
