| Fabricante | Schneider |
|---|---|

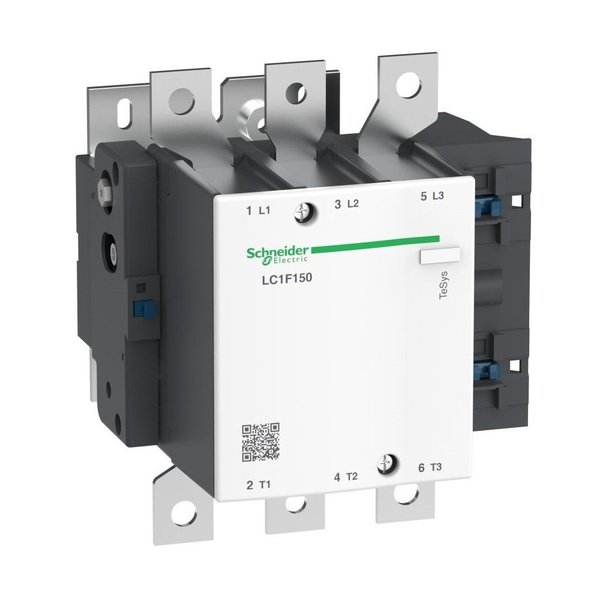

| Código Referência | LC1F150M7 |
| Linha de produto | TeSys F |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1F |
| aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-3 CA-1 CA-4 |
| Descrição de polos | 3P |
| [Ue] Tensão de operação nominal | <= 690 V CA 50/60 Hz <= 460 V CC |
| [Uc] Tensão do circuito de controle | 220 V CA 40...400 Hz |
| [Ie] corrente nominal de operação | 250 A (a < 40 °C) a <= 440 V CA-1 150 A (a < 55 °C) a <= 440 V CA-3 |
| [Uimp] tensão nominal suportável de impulso | 8 kV |
|---|---|
| [Ith] corrente térmica ao ar livre convencional | 250 A (a 40 °C) |
| capacidade de corte nominal | 1200 A para IEC 60947-4-1 |
| [Icw] corrente nominal de curta duração admissível | 1200 A 40 °C - 10 s 700 A 40 °C - 30 s 600 A 40 °C - 1 mín 450 A 40 °C - 3 mín 350 A 40 °C - 10 mín |
| classificação do fusível associado | 160 A aM a <= 440 V 250 A gG a <= 440 V |
| impedância média | 0,35 MOhm - Ith 250 A 50 Hz |
| [Ui] tensão de isolamento nominal | 1000 V para IEC 60947-4-1 1500 V para VDE 0110, grupo C |
| dissipação de alimentação por polo | 22 W CA-1 8 W CA-3 |
| Categoria de sobretensão | III |
| Composição do contato do polo de alimentação | 3 NA |
| alimentação do motor kW | 75 kW a 380..0,400 V CA 50/60 Hz (CA-3) 80 kW a 415 V CA 50/60 Hz (CA-3) 80 kW a 440 V CA 50/60 Hz (CA-3) 90 kW a 500 V CA 50/60 Hz (CA-3) 100 kW a 660...690 V CA 50/60 Hz (CA-3) 40 kW a 220..0,230 V CA 50/60 Hz (CA-3) 22 kW a 400 V CA 50/60 Hz (CA-4) |
| limites de tensão de circuito de controle | Funcionamento: 0,85...1.1 Uc 40..0,400 Hz (a 55 °C) Saída: 0.2...0.55 Uc 40..0,400 Hz (a 55 °C) |
| durabilidade mecânica | 10 Mciclos |
| potência de irrupção em VA | 770 VA, 40..0,400 Hz 0,9 20 °C) |
| consumo de potência de manutenção em VA | 8,1 VA, 40..0,400 Hz 0,9 20 °C) |
| Taxa máxima de funcionamento | 2400 cic/h 55 °C |
| tempo de funcionamento | 35 ms Fechamento (a Uc 130 ms Abertura (a Uc |
| conexões - terminais | Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Sem ponta do cabo Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Sem ponta do cabo Circuito de potência: Barra 2 cabo(s) - seção transversal do barramento: 25 x 3 mm Circuito de potência: terminais olhais/anéis 1 cabo(s)120 mm² Circuito de potência: conector 1 cabo(s)120 mm² Circuito de potência: ligação com perne |
| torque de aperto | Circuito de controle: 1,2 N.m Circuito de potência: 18 N.m |
| Suporte de montagem | Placa |
| dissipação de calor | 5,9…7,2 W |
| Normas | EN 60947-4-1 EN 60947-1 IEC 60947-4-1 JIS C8201-4-1 IEC 60947-1 |
| Certificações do produto | BV RINA LROS (Lloyds register of shipping) RMROS ABS CCC CB UL DNV UKCA |
| código de compatibilidade | LC1F |
| tipo do circuito de controle | CA a 40...400 Hz |
| grau de proteção IP | IP2x face frontal com mortalhas para IEC 60529 IP2x face frontal com mortalhas para VDE 0106 |
|---|---|
| tratamento de proteção | TH |
| Temperatura ambiente para funcionamento | -40…60 °C |
| Temperatura ambiente para armazenamento | -60…80 °C |
| temperatura ambiente do ar admissível ao redor do dispositivo | 60…70 °C a Uc |
| Altura | 170 mm |
| Largura | 163,5 mm |
| profundidade | 171 mm |
| altitude de funcionamento | 3000 m sem degradação |
| Peso líquido | 3,43 kg |
