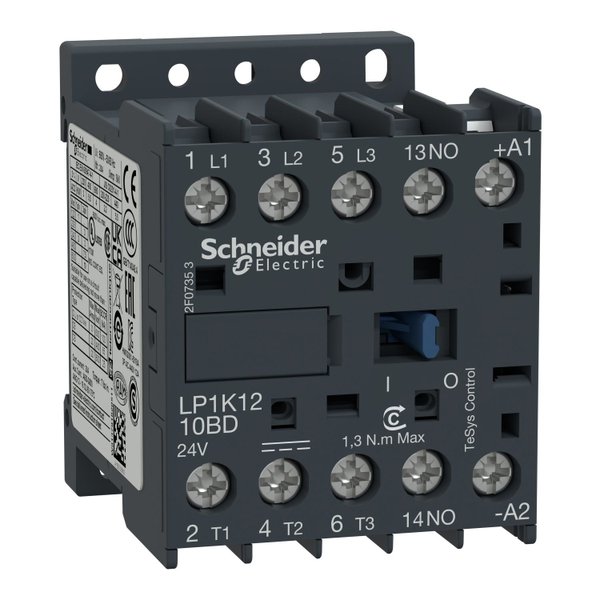

Contator TeSys K, 3 polos (3NA), para aplicações de controle de motor até 12A/690V AC-3 (5,5kW@400V), e para aplicações de controle de carga não indutiva até 20A/690V AC-1. Fornece uma bobina de 24V CC, contato auxiliar embutido 1NA, conexão por terminais de grampo de parafuso. Para taxas de operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona confiabilidade e durabilidade para aplicações padrão. Muito compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
| Linha de Produto | TeSys K |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LP1K |
| Aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-3 CA-1 CA-4 AC-3e |
| Descrição de polos | 3P |
| Composição de contatos de polos | 3 NA |
| Corrente nominal de operação | 12 A (a < 50 °C) a <= 440 V CA-3 para circuito de potência 10 A (a < 60 °C) a <= 440 V CA-3 para circuito de potência 20 A (a < 50 °C) a <= 690 V CA-1 para circuito de potência 16 A (a < 60 °C) a <= 690 V CA-1 para circuito de potência 12 A (a < 50 °C) a <= 440 V AC-3e para circuito de potência 10 A (a < 60 °C) a <= 440 V AC-3e para circuito de potência |
| Contato Auxiliar | 1 NA |
Complementar
| Tipo de contatos auxiliares | Tipo instantâneo 1 NA |
| Limites de tensão de circuito de controle | Funcionamento: 0,8...1,15 Uc 50 °C) Saída: 0,1...0,75 Uc 50 °C) |
| Tensão de isolamento nominal | Circuito de potência: 600 V para UL 508 Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-5-1 Circuito de sinalização: 600 V para UL 508 Circuito de potência: 600 V para CSA C22.2 No 14 Circuito de sinalização: 600 V para CSA C22.2 No 14 |
| Tensão nominal suportável de impulso | 8 kV |
| Categoria de sobretensão | III |
| Suporte de montagem | Placa Calha |
| Retardamento de chamas | V1 conforme UL 94 Requisito 2 conforme NF F 16-101 Requisito 2 conforme NF F 16-102 |
| Torque de aperto | 0,8…1,3 N.m - Ligar Terminais de parafuso Philips Nº 2 0,8…1,3 N.m - Ligar Terminais de parafuso plano de Ø 6 mm 0,8…1,3 N.m - Ligar Terminais de parafuso Pozidriv n 2 |
| Tensão de operação nominal | Circuito de potência: 690 V CA 50/60 Hz Circuito de sinalização: 690 V CA 50/60 Hz |
| Corrente térmica ao ar livre convencional | 20 A (a 50 °C) para circuito de potência 10 A (a 50 °C) para circuito de sinalização |
| Capacidade de fechamento nominal Irms | 110 A CA para circuito de sinalização conforme IEC 60947 144 A CA para circuito de potência conforme NF C 63-110 144 A CA para circuito de potência conforme IEC 60947 |
| Capacidade de corte nominal | 110 A a 440 V para IEC 60947 80 A a 500 V para IEC 60947 70 A a 660...690 V para IEC 60947 |
| Classificação do fusível associado | 25 A gG a <= 440 V para circuito de potência 25 A aM para circuito de potência 10 A gG para circuito de sinalização conforme IEC 60947 10 A gG para circuito de sinalização conforme VDE 0660 |
| Impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| Potência de irrupção em W | 3 W 20 °C |
| Consumo de potência de manutenção em W | 3 W a 20 °C |
| Tempo de operação | 30...40 ms energização da bobina e fecho NA 10 ms desenergização da bobina e abertura NA |
| Durabilidade mecânica | 10 M ciclos |
| Taxa máxima de funcionamento | 3600 cic/h |
| Corrente de comutação mínima | 5 mA para circuito de sinalização |
| Tensão de comutação mínima | 17 V para circuito de sinalização |
| Resistência de isolamento | > 10 MOhm para circuito de sinalização |
| Normas | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
Medidas
| Altura | 58 mm |
| Largura | 45 mm |
| Profundidade | 57 mm |
| Peso do produto | 0,225 kg |
