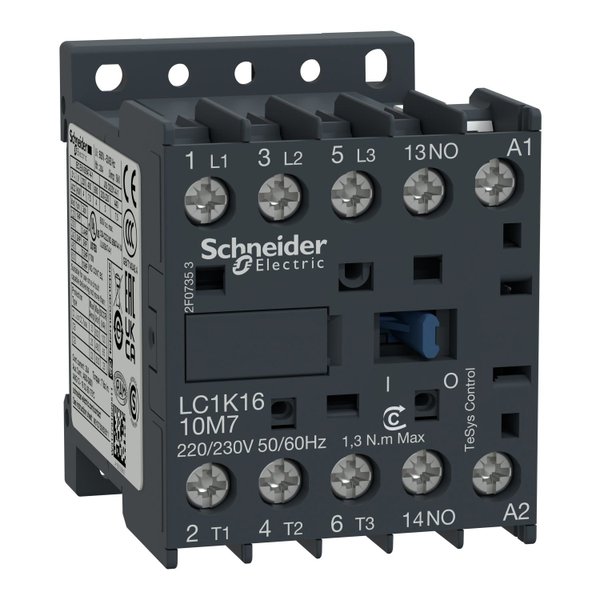

Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores até 16A/690V AC-3 (7,5kW@400V). Fornece uma bobina de 220V 50/60Hz CA, contato auxiliar embutido 1NA, conexão por terminais de grampo de parafuso. Para taxas de operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona confiabilidade e durabilidade para aplicações padrão. Muito compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
| Linha de Produto | TeSys |
| Tipo de produto ou componente | Contator |
| Nome do produto | TeSys K |
| Nome abreviado do dispositivo | LC1K |
| Aplicação do dispositivo | Controle |
| Aplicação do contator | Controle do motor |
Complementar
| Categoria de uso | CA-3 CA-1 AC-3e |
| Descrição de polos | 3P |
| Composição de contatos de polos | 3 NA |
| Tensão de operação nominal | Circuito de potência: 690 V CA 50/60 Hz Circuito de sinalização: 690 V CA 50/60 Hz |
| Corrente nominal de operação | 16 A a <= 440 V CA-3 para circuito de potência 20 A a <= 690 V CA-1 para circuito de potência 16 A a <= 440 V AC-3e para circuito de potência |
| Tipo do circuito de controle | CA a 50/60 Hz |
| Tensão do circuito de controle | 220..0,230 V CA 50/60 Hz |
| Alimentação do motor kW | 4 kW a 480 V CA 50/60 Hz 4 kW a 500 ... 600 V CA 50/60 Hz 4 kW a 660...690 V CA 50/60 Hz 5,5 kW a 440 V CA 50/60 Hz 4 kW a 220..0,230 V CA 50/60 Hz 7,5 kW a 380...415 V CA 50/60 Hz |
| Contato Auxiliar | 1 NA |
| Tensão nominal suportável de impulso | 8 kV |
| Categoria de sobretensão | III |
| Corrente térmica ao ar livre convencional | 20 A (a 50 °C) para circuito de potência 10 A (a 50 °C) para circuito de sinalização |
| Capacidade de fechamento nominal Irms | 110 A CA para circuito de sinalização conforme IEC 60947 160 A CA para circuito de potência conforme NF C 63-110 160 A CA para circuito de potência conforme IEC 60947 |
| Capacidade de corte nominal | 110 A a 440 V para IEC 60947 80 A a 500 V para IEC 60947 70 A a 660...690 V para IEC 60947 |
| Corrente nominal de curta duração admissível | 115 A 50 °C - 1 s para circuito de potência 105 A 50 °C - 5 s para circuito de potência 100 A 50 °C - 10 s para circuito de potência 75 A 50 °C - 30 s para circuito de potência 55 A 50 °C - 1 mín para circuito de potência 50 A 50 °C - 3 mín para circuito de potência 25 A 50 °C - >= 15 mín para circuito de potência 80 A - 1 s para circuito de sinalização 90 A - 500 ms para circuito de sinalização 110 A - 100 ms para circuito de sinalização |
| Classificação do fusível associado | 25 A gG a <= 440 V para circuito de potência 25 A aM para circuito de potência 10 A gG para circuito de sinalização conforme IEC 60947 10 A gG para circuito de sinalização conforme VDE 0660 |
| Impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| Tensão de isolamento nominal | Circuito de potência: 600 V para UL 508 Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-5-1 Circuito de sinalização: 600 V para UL 508 Circuito de potência: 600 V para CSA C22.2 No 14 Circuito de sinalização: 600 V para CSA C22.2 No 14 |
| Resistência de isolamento | > 10 MOhm para circuito de sinalização |
| Potência de irrupção em VA | 30 VA (a 20 °C) |
| Consumo de potência de manutenção em VA | 4,5 VA (a 20 °C) |
| Dissipação de calor | 1,3 W |
| Limites de tensão de circuito de controle | Funcionamento: 0,85...1.1 Uc 50 °C Saída: 0,2...0,75 Uc 50 °C |
| Taxa máxima de funcionamento | 3600 cic/h |
| Tipo de contatos auxiliares | Tipo instantâneo 1 NA |
| Frequência do circuito de sinalização | <= 400 Hz |
| Corrente de comutação mínima | 5 mA para circuito de sinalização |
| Tensão de comutação mínima | 17 V para circuito de sinalização |
| Suporte de montagem | Placa Calha |
| Torque de aperto | 0,8…1,3 N.m - Ligar Terminais de parafuso Philips Nº 2 0,8…1,3 N.m - Ligar Terminais de parafuso plano de Ø 6 mm 0,8…1,3 N.m - Ligar Terminais de parafuso Pozidriv n 2 |
| Tempo de operação | 10...20 ms desenergização da bobina e abertura NA 10...20 ms energização da bobina e fecho NA |
| Durabilidade mecânica | 10 M ciclos |
| Durabilidade elétrica | 1,3 Mciclos 16 A CA-3 no Ue <= 440 V 1,3 Mciclos 16 A AC-3e no Ue <= 440 V |
| Normas | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
| Grau de proteção IP | IP2x para VDE 0106 |
Medidas
| Altura | 58 mm |
| Largura | 45 mm |
| Profundidade | 57 mm |
| Peso do produto | 0,18 kg |
