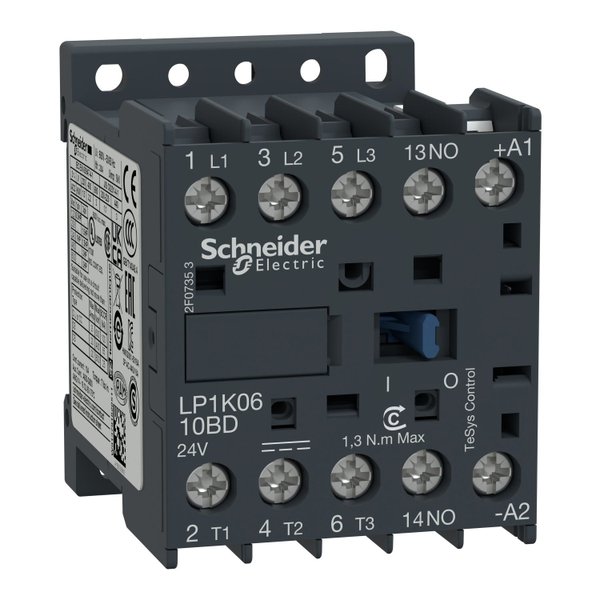

Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores até 6A/690V AC-3 (2,2kW@400V). Fornece uma bobina de 24V CC, contato auxiliar embutido 1NA, conexão por terminais de grampo de parafuso. Para taxas de operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona confiabilidade e durabilidade para aplicações padrão. Muito compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
| Linha de Produto | TeSys |
| Tipo de produto ou componente | Contator |
| Nome do produto | TeSys K |
| Nome abreviado do dispositivo | LP1K |
| Aplicação do contator | Controle do motor |
| Categoria de uso | CA-4 CA-3 AC-3e |
| Descrição de polos | 3P |
| composição de contatos de polos | 3 NA |
| corrente nominal de operação | 6 A a <= 440 V CA CA-3 para circuito de potência 6 A a <= 440 V CA AC-3e para circuito de potência |
| Contato Auxiliar | 1 NA |
Complementar
| tipo de contatos auxiliares | Tipo instantâneo 1 NA |
| limites de tensão de circuito de controle | Funcionamento: 0,8...1,15 Uc 50 °C Saída: 0,1...0,75 Uc 50 °C |
| tensão de isolamento nominal | Circuito de potência: 600 V para UL 508 Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-5-1 Circuito de sinalização: 600 V para UL 508 Circuito de potência: 600 V para CSA C22.2 No 14 Circuito de sinalização: 600 V para CSA C22.2 No 14 |
| tensão nominal suportável de impulso | 8 kV |
| Categoria de sobretensão | III |
| Suporte de montagem | Calha Placa |
| retardamento de chamas | V1 conforme UL 94 Requisito 2 conforme NF F 16-101 Requisito 2 conforme NF F 16-102 |
| torque de aperto | 0,8…1,3 N.m - Ligar Terminais de parafuso Philips Nº 2 0,8…1,3 N.m - Ligar Terminais de parafuso plano de Ø 6 mm 0,8…1,3 N.m - Ligar Terminais de parafuso Pozidriv n 2 |
| tensão de operação nominal | Circuito de potência: 690 V CA 50/60 Hz Circuito de sinalização: <= 690 V CA 50/60 Hz |
| corrente térmica ao ar livre convencional | 20 A (a 50 °C) para circuito de potência 10 A (a 50 °C) para circuito de sinalização |
| capacidade de fechamento nominal Irms | 110 A CA para circuito de potência conforme NF C 63-110 110 A CA para circuito de potência conforme IEC 60947 110 A CA para circuito de sinalização conforme IEC 60947 |
| capacidade de corte nominal | 110 A a 415 V para IEC 60947 110 A a 440 V para IEC 60947 80 A a 500 V para IEC 60947 110 A a 220..0,230 V para IEC 60947 110 A a 380..0,400 V para IEC 60947 70 A a 660...690 V para IEC 60947 |
| classificação do fusível associado | 25 A gG a <= 440 V para circuito de potência 25 A aM para circuito de potência 10 A gG para circuito de sinalização conforme IEC 60947 10 A gG para circuito de sinalização conforme VDE 0660 |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| potência de irrupção em W | 3 W 20 °C |
| tempo de operação | 30...40 ms energização da bobina e fecho NA 10 ms desenergização da bobina e abertura NA |
| durabilidade mecânica | 10 M ciclos |
| Taxa máxima de funcionamento | 3600 cic/h |
| corrente de comutação mínima | 5 mA para circuito de sinalização |
| tensão de comutação mínima | 17 V para circuito de sinalização |
| resistência de isolamento | > 10 MOhm para circuito de sinalização |
| Normas | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
Medidas
| Altura | 58 mm |
| Largura | 45 mm |
| Profundidade | 57 mm |
| Peso do produto | 0,225 kg |
