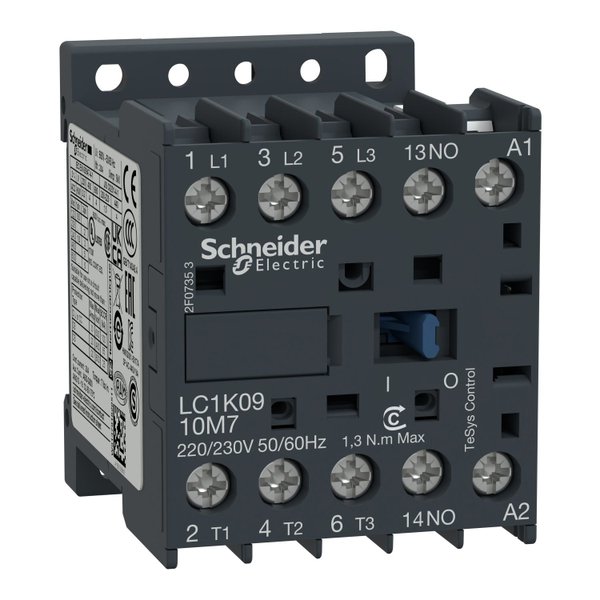

Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores até 9A/690V AC-3 (4kW@400V), e para aplicações de controle de carga não indutiva até 20A/690V AC-1. Fornece uma bobina de 220V 50/60Hz CA, contato auxiliar embutido 1NA, conexão por terminais de grampo de parafuso. Para taxas de operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona confiabilidade e durabilidade para aplicações padrão. Muito compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
| Linha de Produto | TeSys K |
| Tipo de produto ou componente | Contator |
| Nome abreviado do dispositivo | LC1K |
| Aplicação do dispositivo | Controle |
| Aplicação do contator | Controle do motor Carga resistiva |
Complementar
| Categoria de uso | CA-4 CA-3 CA-1 AC-3e |
| Descrição de polos | 3P |
| Composição de contatos de polos | 3 NA |
| Corrente nominal de operação | 20 A (a < 50 °C) a <= 440 V CA CA-1 para circuito de potência 9 A a <= 440 V CA CA-3 para circuito de potência 16 A (a < 70 °C) a 690 V CA CA-1 para circuito de potência 9 A a <= 440 V CA AC-3e para circuito de potência |
| Tipo do circuito de controle | CA a 50/60 Hz |
| Tensão do circuito de controle | 220..0, 230 V CA 50/60 Hz |
| Alimentação do motor kW | 2,2 kW a 220..0,230 V CA 50/60 Hz CA-3 4 kW a 380...415 V CA 50/60 Hz CA-3 4 kW a 440 V CA 50/60 Hz CA-3 4 kW a 480 V CA 50/60 Hz CA-3 4 kW a 500 ... 600 V CA 50/60 Hz CA-3 4 kW a 660...690 V CA 50/60 Hz CA-3 2,2 kW a 400 V CA 50/60 Hz CA-4 2,2 kW a 220..0,230 V CA 50/60 Hz AC-3e 4 kW a 380...415 V CA 50/60 Hz AC-3e 4 kW a 440 V CA 50/60 Hz AC-3e 4 kW a 480 V CA 50/60 Hz AC-3e 4 kW a 500 ... 600 V CA 50/60 Hz AC-3e 4 kW a 660...690 V CA 50/60 Hz AC-3e |
| Contato Auxiliar | 1 NA |
| Categoria de sobretensão | III |
| Corrente térmica ao ar livre convencional | 20 A (a 50 °C) para circuito de potência 10 A (a 50 °C) para circuito de sinalização |
| Capacidade de fechamento nominal Irms | 110 A CA para circuito de potência conforme NF C 63-110 110 A CA para circuito de potência conforme IEC 60947 110 A CA para circuito de sinalização conforme IEC 60947 |
| Capacidade de corte nominal | 110 A a 415 V para IEC 60947 110 A a 440 V para IEC 60947 80 A a 500 V para IEC 60947 110 A a 220..0,230 V para IEC 60947 110 A a 380..0,400 V para IEC 60947 70 A a 660...690 V para IEC 60947 |
| Classificação do fusível associado | 25 A gG a <= 440 V para circuito de potência 25 A aM para circuito de potência 10 A gG para circuito de sinalização conforme IEC 60947 10 A gG para circuito de sinalização conforme VDE 0660 |
| Impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| Resistência de isolamento | > 10 MOhm para circuito de sinalização |
| Potência de irrupção em VA | 30 VA (a 20 °C) |
| Consumo de potência de manutenção em VA | 4,5 VA (a 20 °C) |
| Dissipação de calor | 1,3 W |
| Limites de tensão de circuito de controle | Funcionamento: 0,85...1.1 Uc 50 °C Saída: 0,2...0,75 Uc 50 °C |
| Taxa máxima de funcionamento | 3600 cic/h |
| Tipo de contatos auxiliares | Tipo instantâneo 1 NA |
| Frequência do circuito de sinalização | <= 400 Hz |
| Corrente de comutação mínima | 5 mA para circuito de sinalização |
| Tensão de comutação mínima | 17 V para circuito de sinalização |
| Tempo de operação | 10...20 ms desenergização da bobina e abertura NA 10...20 ms energização da bobina e fecho NA |
| Normas | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
