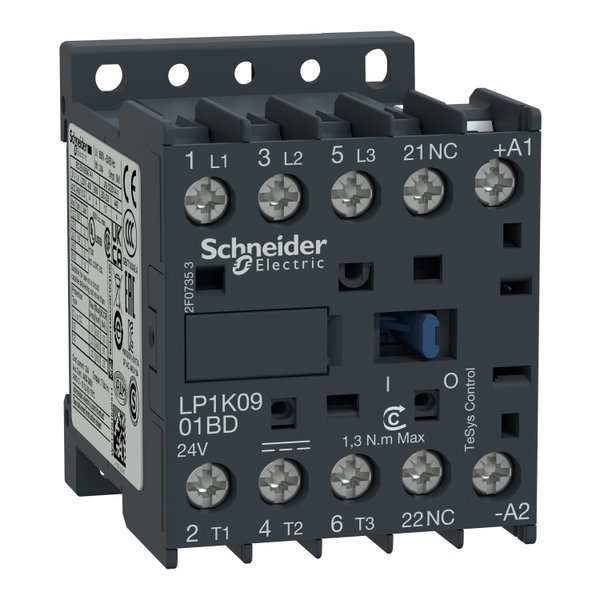

Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores até 9A/690V AC-3 (4kW@400V), e para aplicações de controle de carga não indutiva até 20A/690V AC-1. Fornece uma bobina de 24 Vcc, contato auxiliar embutido de 1 NF, conexão por terminais de grampo de parafuso. Para taxas de operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona confiabilidade e durabilidade para aplicações padrão. Muito compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), compatível com Green Premium (RoHS/REACh).
| Fabricante | Schneider |
|---|---|
| Código Referência | CA2KN40B7 |
| linha | TeSys K |
| Tipo de produto ou componente | Contator |
| aplicação do contator | Carga resistiva Controle do motor |
| Categoria de uso | CA-3 AC-3e CA-1 CA-4 |
|---|---|
| Descrição de polos | 3P |
| Composição do contacto do pólo de alimentação | 3 NA |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA <= 400 Hz Circuito de sinalização: <= 690 V CA <= 400 Hz |
| [Ie] corrente nominal de operação | 9 A (a < 60 °C) a <= 440 V CA CA-3 para circuito de potência 9 A (a < 60 °C) a <= 440 V CA AC-3e para circuito de potência 20 A (a < 60 °C) a <= 690 V CA CA-1 para circuito de potência |
| tipo do circuito de controle | CC padrão |
| [Uc] Tensão do circuito de controle | 24 V CC |
| alimentação do motor kW | 2,2 kW a 220..0,230 V CA 50/60 Hz CA-3 4 kW a 380...415 V CA 50/60 Hz CA-3 4 kW a 440/690 V CA 50/60 Hz CA-3 2,2 kW a 220..0,230 V CA 50/60 Hz AC-3e 4 kW a 380...415 V CA 50/60 Hz AC-3e 4 kW a 440/690 V CA 50/60 Hz AC-3e 2,2 kW a 220..0,230 V CA 50/60 Hz CA-4 4 kW a 380...415 V CA 50/60 Hz CA-4 4 kW a 440/690 V CA 50/60 Hz CA-4 |
| Contato Auxiliar | 1 NF |
| [Uimp] tensão nominal suportável de impulso | 8 kV |
| Categoria de sobretensão | III |
| [Ith] corrente térmica ao ar livre convencional | 20 A (a 60 °C) para circuito de potência 10 A (a 50 °C) para circuito de sinalização |
| capacidade de fechamento nominal Irms | 110 A CA para circuito de potência conforme IEC 60947 110 A CA para circuito de sinalização conforme IEC 60947 |
| capacidade de corte nominal | 110 A a 220..0,230 V para IEC 60947 110 A a 380..0,400 V para IEC 60947 110 A a 415 V para IEC 60947 110 A a 440 V para IEC 60947 80 A a 500 V para IEC 60947 70 A a 660...690 V para IEC 60947 |
| [Icw] corrente nominal de curta duração admissível | 90 A 50 °C - 1 s para circuito de potência 85 A 50 °C - 5 s para circuito de potência 80 A 50 °C - 10 s para circuito de potência 60 A 50 °C - 30 s para circuito de potência 45 A 50 °C - 1 mín para circuito de potência 40 A 50 °C - 3 mín para circuito de potência 20 A 50 °C - >= 15 mín para circuito de potência 80 A - 1 s para circuito de sinalização 90 A - 500 ms para circuito de sinalização 110 A - 100 ms para circuito de sinalização |
| classificação do fusível associado | 25 A gG a <= 440 V para circuito de potência 25 A aM para circuito de potência 10 A gG para circuito de sinalização conforme IEC 60947 10 A gG para circuito de sinalização conforme VDE 0660 |
| impedância média | 3 MOhm - Ith 20 A 50 Hz of circuito de potência |
| [Ui] tensão de isolamento nominal | Circuito de potência: 600 V para UL 508 Circuito de potência: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-4-1 Circuito de sinalização: 690 V para IEC 60947-5-1 Circuito de sinalização: 600 V para UL 508 Circuito de potência: 600 V para CSA C22.2 No 14 Circuito de sinalização: 600 V para CSA C22.2 No 14 |
| resistência de isolamento | > 10 MOhm para circuito de sinalização |
| potência de irrupção em W | 3 W 20 °C) |
| consumo de potência de manutenção em W | 3 W a 20 °C |
| dissipação de calor | 1,3 W |
| limites de tensão de circuito de controle | Funcionamento: 0,8...1,15 Uc 50 °C) Saída: >= 0,10 Uc 50 °C) |
| conexões - terminais | Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo Circuito de potência: Terminais de parafuso 2 cabo(s)1,5 mm²Flexível Com ponta do cabo |
| Taxa máxima de funcionamento | 3600 cic/h |
| tipo de contatos auxiliares | Tipo instantâneo 1 NF |
| corrente de comutação mínima | 5 mA para circuito de sinalização |
| tensão de comutação mínima | 17 V para circuito de sinalização |
| Suporte de montagem | Calha Placa |
| torque de aperto | 0,8…1,3 N.m - Ligar Terminais de parafuso Philips Nº 2 0,8…1,3 N.m - Ligar Terminais de parafuso plano de Ø 6 mm 0,8…1,3 N.m - Ligar Terminais de parafuso Pozidriv n 2 |
| tempo de operação | 30...40 ms energização da bobina e fecho NA 10 ms desenergização da bobina e abertura NA |
| nível de fiabilidade de segurança | B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1 B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1 |
| durabilidade mecânica | 10 Mciclos |
| durabilidade elétrica | 1,3 Mciclos 9 A CA-3 no Ue <= 440 V 1,3 Mciclos 9 A AC-3e no Ue <= 440 V 0,16 Mciclos 20 A CA-1 no Ue <= 690 V 0,02 Mciclos 54 A CA-4 no Ue <= 440 V |
| Altura | 58 mm |
| Largura | 45 mm |
| profundidade | 57 mm |
| Peso líquido | 0,225 kg |
| Normas | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 |
| Certificações do produto | CB Scheme CCC UL CSA EAC CE UKCA |
| grau de proteção IP | IP2x |
| temperatura ambiente do ar para funcionamento | -25…50 °C |
| Temperatura ambiente para armazenamento | -50…80 °C |
| altitude de funcionamento | 2000 m Sem redução de valor |
| retardamento de chamas | V1 conforme UL 94 Requisito 2 conforme NF F 16-101 Requisito 2 conforme NF F 16-102 |
