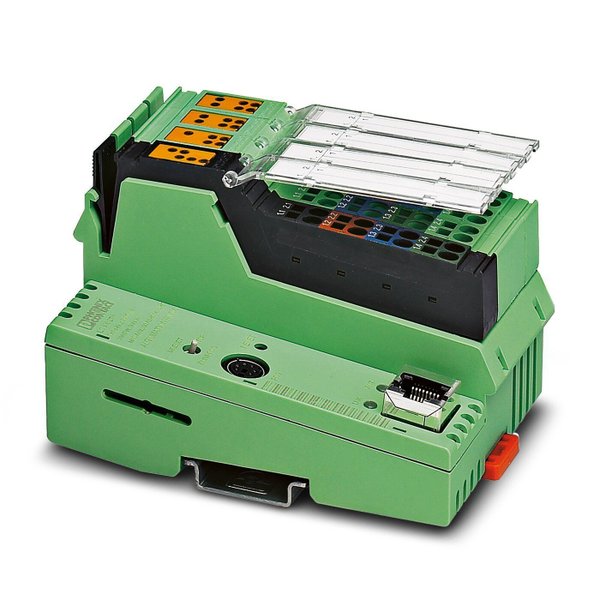

O mini-controlador modular ILC 131 ETH para o sistema I/O Inline é o elemento central da Easy Automation. A nova série ILC 1X1 caracteriza-se pelo suporte de protocolos Modbus/TCP e PROFINET baseados em Ethernet. A novidade é o suporte de um cartão SD opcional.
O controlador Inline oferece a possibilidade de comunicar através de PROFINET e Modbus/TCP. A programação é feita com o PC Worx Express ou PC Worx (IEC 61131-3).
• Possibilidade de ampliação de memória para até 2 GB com cartão SD plugável
• Engenharia gratuita com PC Worx Express (IEC 61131-3)
• Mestre INTERBUS completo (4096 pontos I/O)
• PROFINET-Device
• Modbus/TCP-Client
• FTP e servidor web HTML5 integrados
• Suporte a inúmeros protocolos como: http, FTP, SNTP, SNMP, SMTP, SQL, MySQL etc.
| Formato | modular |
| Tipo de produto | Controlador |
| Família de produtos | Inline-Controller |
| Display de diagnóstico | não |
| Processador | Altera Nios II 64 MHz |
| Memória de dados remanescente | 8 kByte (NVRAM) |
| Memória de programa | 192 kByte |
| Memória de dados | 192 kByte |
| Quantidade de tarefas de controle | 8 |
| Meio de transmissão | Cobre |
| Tensão de alimentação | 24 V DC -15 % / +20 % (conforme EN 61131-2) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC |
| Consumo de corrente | 80 mA (sem bornes E/S conectados) |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | EN 61131-2 tipo 1 NPN/PNP |
| Quantidade de entradas | 8 |
| Extensão da linha | máx. 30 m |
| Tipo de conexão | Distribuição de potencial Inline |
| Tecnologia de conexão | 2, 3, 4 condutores |
| Faixa de tensão de entrada sinal "0" | -0,5 V ... 5 V |
| Faixa de tensão de entrada sinal "1" | 15 V ... 30 V |
| Corrente de entrada nominal | típ. 7 mA máx. 15 mA |
| Denominação saída | Saídas digitais |
| Tipo de conexão | conexão à mola |
| Quantidade de saídas | 4 |
| Máxima corrente de saída por canal | 500 mA |
| Máxima corrente de saída por módulo / borne | 2 A |
| Carga nominal | 12 W |
| Bitola do condutor | 0,08 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 28 ... 16 |
| Servidor web | sim |
| Tipo de montagem | Montagem em trilho de fixação |
| Grau de proteção | IP20 |
Medidas
| Largura | 80 mm |
| Altura | 119,8 mm |
| Comprimento | 71,5 mm |
| Cor | verde |
