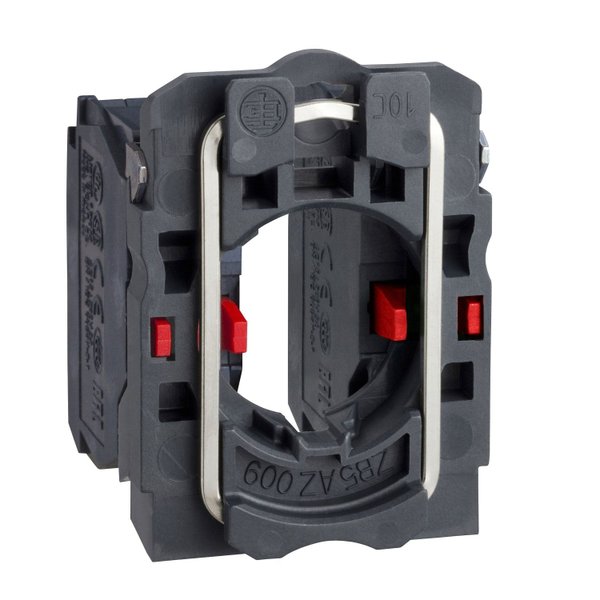

O ZB5AZ104 é o bloco de dois contatos NF da linha Harmony XB5. É pré-montado em uma unidade de fixação de corpo/colar. Este colar de fixação do corpo é pré-montado com um bloco de contato. A simples adição de um cabeçote a este conjunto fornecerá um botão completo e pronto para uso. Sua ampla faixa de temperaturas de operação de -40°C a 70°C permite versatilidade no uso do produto.
| Linha de Produto | Harmony XB5 |
| Tipo de produto ou componente | Corpo completo / montagem de bloco de contato |
| Nome abreviado do dispositivo | ZB5 |
| Material do colar de fixação | Plástico |
| Tipo de cabeçote | Normal (22mm) |
| Tipo e composição dos contatos | 2 NF |
| Operação dos contatos | Abertura lenta |
| Tipo de bloco de contatos | Único |
| Conexões - terminais | Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1 Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1 |
Complementar
| Descrição dos terminais ISO nº 1 | (11-12)NF |
| Composição do dispositivo | Corpo Colar de fixação |
| Uso dos contatos | Contatos padrão |
| Ruptura positiva | Com conforme EN/IEC 60947-5-1 apêndice K |
| Curso de funcionamento | 1,5 mm (Comutação elétrica variável NF) 4,3 mm (Total percorrido) |
| Durabilidade mecânica | 10000000 ciclos |
| Torque de aperto | 0,8…1,2 N.m conforme EN 60947-1 |
| Formato da cabeça do parafuso | Cruzado compatível com Philips Nº 1 chave de fendas Cruzado compatível com pozidriv Nº 1 chave de fendas Com slots compatível com Plano de Ø 4 mm chave de fendas Com slots compatível com Plano de Ø 5,5 mm chave de fendas |
| Material de contatos | Liga de prata (Ag/Ni) |
| Proteção contra sobrecarga e curtos-circuitos | 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1 |
| Corrente térmica convencional ao ar livre | 10 A conforme EN/IEC 60947-5-1 |
| Tensão nominal de isolação | 600 V (graus de poluição 3) conforme EN 60947-1 |
| Tensão nominal suportável de impulso | 6 kV EN 60947-1 |
| Corrente nominal de operação | 3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1 6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1 0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1 0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1 1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1 |
| Durabilidade elétrica | 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C |
| Confiabilidade elétrica | Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4 Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4 |
| Grau de proteção IP | IP20 conforme IEC 60529 |
| Normas | EN/IEC 60947-5-4 UL 508 JIS C8201-5-1 EN/IEC 60947-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C8201-1 |
| Certificações do produto | LROS (Lloyds register of shipping) UL DNV GL BV CSA |
Medidas
| Altura | 42 mm |
| Largura | 30 mm |
| Profundidade | 32 mm |
