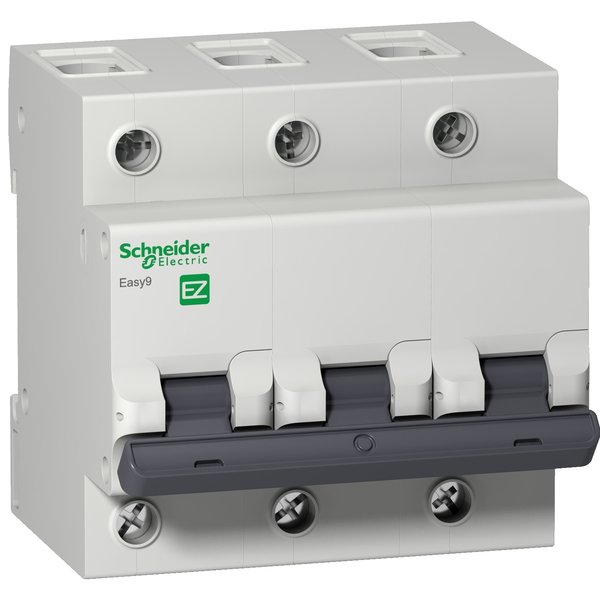

O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 3 polos, capacidade de 100A, curva de atuação tipo C e capacidade de interrupção de 4,5kA, 230/400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-71 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
- Indicador frontal para disparo de falha
- Vida útil mais longa (Tecnologia Fast Closing)
- Distribuição elétrica altamente confiável e segura
- Instalação rápida e fácil
- Durabilidade elétrica de 4.000 ciclos e mecânica de 10.000 ciclos
| Linha de Produto | Easy9 |
| Aplicação do dispositivo | Distribuição |
| Tipo de produto ou componente | Disjuntor modular |
| Nome abreviado do dispositivo | Disjuntor modular Easy9 |
| Poles | 3P |
| Número de polos protegidos | 3 |
| Corrente nominal | 100 A |
| Tipo de rede | CA |
| Tecnologia da unidade de disparo | Termomagnético |
| Curva de Tempo-Corrente | C |
| Capacidade de corte | 4,5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2 |
| Categoria de uso | Categoria A conforme IEC 60947-2 |
| Adequação para isolamento | Sim conforme IEC 60947-2 |
Complementar
| Frequência da rede | 50/60 Hz |
| Tensão de operação nominal | 400 V CA 50/60 Hz |
| Limite de disparo magnético | 5...10 x pol |
| Capacidade de corte nominal em serviço | 3 kA 60 % x Icu a 400 V CA 50/60 Hz para IEC 60947-2 |
| Tensão de isolamento nominal | 500 V CA 50/60 Hz conforme IEC 60947-2 |
| Tensão suportável de impulso nominal | 4 kV conforme IEC 60947-2 |
| Indicação de posição do contato | Sim |
| Tipo de controle | Alavanca articulada |
| Sinalização local | Sem |
| Modo de montagem | De encaixe |
| Suporte de montagem | Trilho DIN |
| Desvios de 9 mm | 9 |
| Durabilidade mecânica | 8500 ciclos |
| Durabilidade elétrica | 1500 ciclos |
| Conexões - terminais | Terminal tipo túnel (superior ou inferior) 1…35 mm² Flexível Terminal tipo túnel (superior ou inferior) 1…50 mm² rígido |
| Comprimento da decapagem do fio | 14 mm para superior ou inferior conexão |
| Torque de aperto | 3,5 N.m superior ou inferior |
| Normas | IEC 60947-2 |
| Certificações do produto | CE |
| Grau de proteção IP | IP20 conforme IEC 60529 IP40 (invólucro modular) conforme IEC 60529 |
Medidas
| Altura | 82 mm |
| Largura | 81mm |
| Profundidade | 80,5 mm |
| Peso do produto | 495 mm |
| Cor | Cinza (RAL 7035) |
