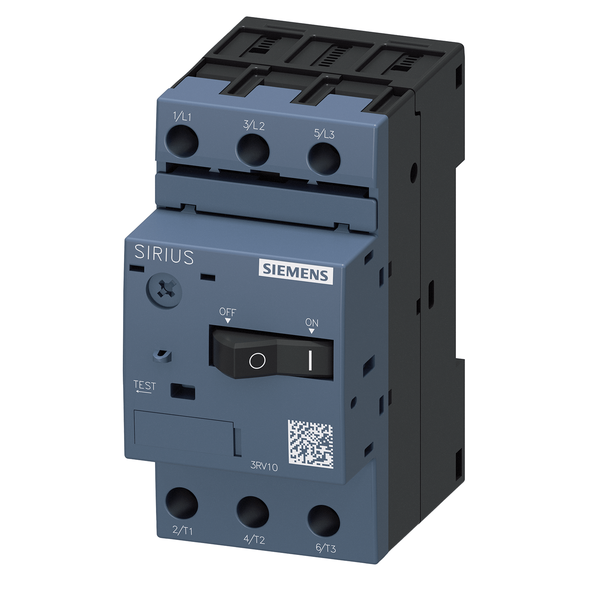

disjuntor tamanho S00 para a proteção de motor, classe 10 disparador A 0,45...0,63 A disparador N 8,2 A conexão parafusada capacidade de comutação
| Fabricante | SIEMENS |
|---|---|
| Modelo | 3RV1011-0GA10 |
| nome da marca do produto | SIRIUS |
| designação do produto | Interruptor de potência |
| versão do produto | para proteção de motor |
| designação do tipo de produto | 3RV1 |
| tamanho do disjuntor de potência | S00 |
| expansão do produto interruptor auxiliar | Sim |
| potência de perda [W] com valor estipulado de corrente | |
| - com CA com estado de funcionamento quente | 5,5 W |
| - com CA com estado de funcionamento quente por polo | 1,8 W |
| tensão de isolamento com grau de sujidade 3 com CA valor estipulado | 690 V |
| resistência à tensão de choque valor estipulado | 6 kV |
| durabilidade mecânica (ciclos de operação) | 100 000 |
| vida útil elétrica (ciclos de operação) típico | 100 000 |
| temperatura ambiente de funcionamento | -20 ... +60 °C |
| número de polos para circuito principal | 3 |
| corrente do valor de resposta ajustável do dispositivo de sobrecarga dependente da corrente | 0,45 ... 0,63 A |
| tensão de serviço | 690 V |
| frequência de funcionamento | 50 ... 60 Hz |
| corrente de serviço | 0,63 A |
| versão do disparador de curto-circuito | magnético |
| posição de montagem | de forma arbitrária |
| tipo de fixação | fixação de parafusos e trinquete em carris 35 mm de acordo com a DIN EN 60715 |
| altura | 90 mm |
| largura | 45 mm |
| profundidade | 75 mm |
| versão da ligação elétrica | ligação aparafusada |
| classe de proteção IP na parte frontal segundo a IEC 60529 | IP20 |
