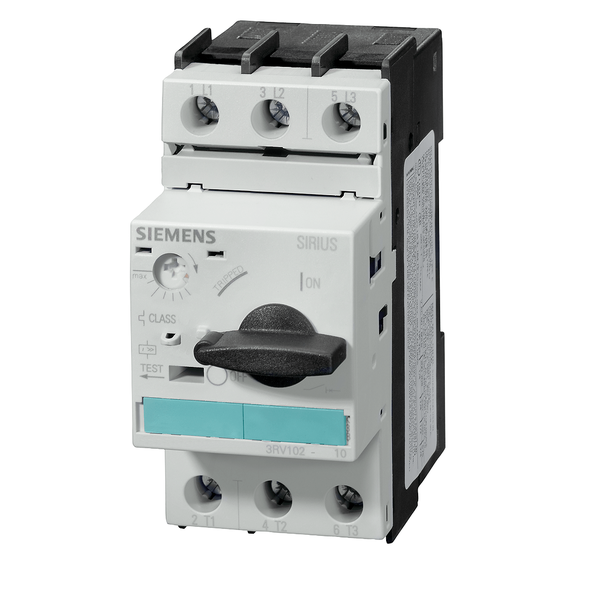

Disjuntor tamanho S0 para a proteção de motor classe 10 disparador A 1,8...2,5 A disparador N 33 A conexão parafusada capacidade de comutação.
| Marca | SIEMENS | |
| referência | 3RV1021-1CA10 | |
| Linha | SIRIUS | |
| Designação do produto | interruptor de potência | |
| Execução do produto | para proteção de motor | |
| Dados técnicos gerais | ||
| Expansão do produto | ||
| - Interruptor auxiliar | Sim | |
| Potência de perda [W] total típico | 6 W | |
| Resistência à tensão de choque valor estipulado | 6 000 V | |
| Classe de proteção IP | ||
| - na parte frontal | IP20 | |
| Resistência ao choque | 25g / 11 ms | |
| durabilidade mecânica (ciclos de operação) | ||
| - dos contatos principais típico | 100 000 | |
| Corrente permanente valor estipulado | 2,5 A | |
| Condições ambientais | ||
| Altura de instalação em caso de altura pelo NN | ||
| - máximo | 2 000 m | |
| Circuito de corrente principal | ||
| Quantidade de polos para circuito principal | 3 | |
| corrente do valor de resposta ajustável do dispositivo de sobrecarga dependente da corrente | 1,8 ... 2,5 A | |
| Tensão de serviço | ||
| - valor estipulado | 690 V | |
| - a AC-3 valor estipulado máximo | 690 V | |
| Corrente de funcionamento | ||
| - a AC-3 | ||
| — com 400 V valor estipulado | 2,5 A | |
| Potência de funcionamento | ||
| - a AC-3 | ||
| — com 400 V valor estipulado | 0,75 kW | |
| Frequência de comutação | ||
| - a AC-3 máximo | 15 1/h | |
| Circuito de corrente secundário | ||
| Número de comutadores | ||
| - para contatos auxiliares | 0 | |
| Função de proteção/ supervisão | ||
| Função do produto | ||
| - Detecção de ligação à terra | Não | |
| - Detecção de falhas de fases | Sim | |
| Classe de ativação | CLASS 10 | |
| Capacidade de desativação da corrente limite de curto-circuito (Icu) | ||
| - com AC com 240 V valor estipulado | 100 kA | |
| - com AC com 400 V valor estipulado | 100 kA | |
| - com AC com 500 V valor estipulado | 100 kA | |
| - com AC com 690 V valor estipulado | 8 kA | |
| Proteção contra curto-circuito | ||
| Versão do disparador de corrente máxima e curto-circuito | termomagnético | |
| Montagem/ Fixação/ Dimensões | ||
| Posição de montagem | de forma arbitrária | |
| Tipo de fixação | fixação de parafusos e trinquete em carris 35 mm de acordo com a DIN EN 50022 | |
| Altura | 97 mm | |
| Largura | 45 mm | |
| Profundidade | 96 mm | |
| distância a cumprir | ||
| - à montagem sequencial | ||
| — a retroceder | 0 mm | |
| — para os lados | 0 mm | |
| Conexões/terminais | ||
| Função do produto | ||
| - borne removível para circuito de corrente auxiliar e de comando | Não | |
| Execução da ligação eléctrica | ||
| - para circuito principal | ligação aparafusada | |
| - para circuito de corrente auxiliar e de controlo | ligação aparafusada | |
| Disposição de ligação eléctrica para circuito principal | na parte frontal | |
| Tipo de secções transversais dos condutores conectáveis | ||
| - para contatos principais | ||
| — unifilar | 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) | |
| — polifilar | 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) | |
| — de fio fino com tratamento de terminal de fio | 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²) | |
| - nos cabos AWG para contatos principais | 2x (14 ... 10) | |
