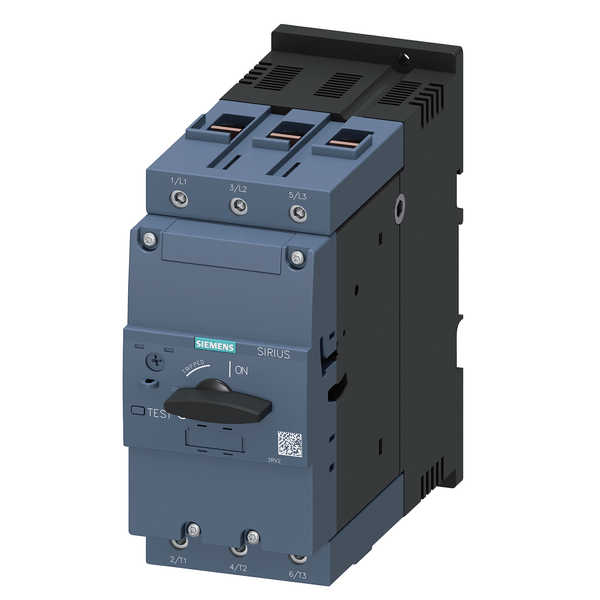

Disjuntor tamanho S3 para a proteção de motor, classe 10 disparador A 45...63 A disparador N 819 A conexão parafusada capacidade de comutação
| marca | SIEMENS | |
| designação do produto | Interruptor de potência | |
| versão do produto | para proteção de motor | |
| designação do tipo de produto | 3RV2 | |
| Dados técnicos gerais | ||
| tamanho do disjuntor de potência | S3 | |
| tamanho do contactor combinável específico da empresa | S3 | |
| expansão do produto interruptor auxiliar | Sim | |
| potência de perda [W] com valor estipulado de corrente | ||
| - com CA com estado de funcionamento quente | 34 W | |
| - com CA com estado de funcionamento quente por polo | 11,3 W | |
| tensão de isolamento com grau de sujidade 3 com CA valor estipulado | 1 000 V | |
| resistência à tensão de choque valor estipulado | 8 kV | |
| resistência ao choque segundo a IEC 60068-2-27 | 25g / 11 ms seno | |
| durabilidade mecânica (ciclos de operação) | ||
| - dos contactos principais típico | 25 000 | |
| - dos contactos auxiliares típico | 25 000 | |
| vida útil elétrica (ciclos de operação) típico | 25 000 | |
| tipo de proteção de ignição segundo a Diretiva relativa aos produtos ATEX 2014/34/CE | Ex II (2) GD | |
| qualificação segundo a Diretiva relativa aos produtos ATEX 2014/34/CE | DMT 02 ATEX F 001 | |
| indicadores de referência segundo a IEC 81346-2:2009 | Q | |
| Diretiva RSP (Data) | 03/01/2017 | |
| Condições ambientais | ||
| altura de instalação em caso de altura pelo NN máximo | 2 000 m | |
| temperatura ambiente | ||
| - durante o funcionamento | -20 ... +60 °C | |
| - durante o armazenamento | -50 ... +80 °C | |
| - durante o transporte | -50 ... +80 °C | |
| humidade relativa do ar durante o funcionamento | 10 ... 95 % | |
| Circuito de corrente principal | ||
| número de polos para circuito principal | 3 | |
| corrente do valor de resposta ajustável do dispositivo de sobrecarga dependente da corrente | 45 ... 63 A | |
| tensão de serviço | ||
| - valor estipulado | 20 ... 690 V | |
| - a AC-3 valor estipulado máximo | 690 V | |
| - a AC-3e valor estipulado máximo | 690 V | |
| frequência de funcionamento valor estipulado | 50 ... 60 Hz | |
| corrente de serviço valor estipulado | 63 A | |
| corrente de serviço | ||
| - a AC-3 com 400 V valor estipulado | 63 A | |
| - a AC-3e com 400 V valor estipulado | 63 A | |
| potência de funcionamento | ||
| - a AC-3 | ||
| — a 230 V valor estipulado | 18,5 kW | |
| — com 400 V valor estipulado | 30 kW | |
| — com 500 V valor estipulado | 37 kW | |
| — com 690 V valor estipulado | 55 kW | |
| - a AC-3e | ||
| — a 230 V valor estipulado | 18,5 kW | |
| — com 400 V valor estipulado | 30 kW | |
| — com 500 V valor estipulado | 37 kW | |
| — com 690 V valor estipulado | 55 kW | |
| frequência de comutação | ||
| - a AC-3 máximo | 15 1/h | |
| - a AC-3e máximo | 15 1/h | |
| Função de protecção/ supervisão | ||
| função do produto | ||
| - deteção de ligação à terra | Não | |
| - deteção de falhas de fases | Sim | |
| classe de ativação | CLASS 10 | |
| versão do disparador de sobrecarga | térmico | |
| capacidade de desativação da corrente limite de curto-circuito (Icu) | ||
| - com CA com 240 V valor estipulado | 100 kA | |
| - com CA com 400 V valor estipulado | 65 kA | |
| - com CA com 500 V valor estipulado | 12 kA | |
| - com CA com 690 V valor estipulado | 6 kA | |
| capacidade de desativação da corrente de curto-circuito de serviço (Ics) com CA | ||
| - com 240 V valor estipulado | 100 kA | |
| - com 400 V valor estipulado | 30 kA | |
| - com 500 V valor estipulado | 6 kA | |
| - com 690 V valor estipulado | 3 kA | |
| valor de resposta da corrente do dispositivo instantâneo de disparo de curto-circuitos | 819 A | |
| Valores nominais UL/CSA | ||
| corrente de carga máxima (FLA) para motor trifásico de 3 fases | ||
| - com 480 V valor estipulado | 63 A | |
| - com 600 V valor estipulado | 63 A | |
| potência mecânica emitida [cv] | ||
| - para motor trifásico de 1 fase | ||
| — a 110/120 V valor estipulado | 5 hp | |
| — a 230 V valor estipulado | 15 hp | |
| - para motor trifásico de 3 fases | ||
| — a 200/208 V valor estipulado | 20 hp | |
| — a 220/230 V valor estipulado | 25 hp | |
| — com 460/480 V valor estipulado | 50 hp | |
| — a 575/600 V valor estipulado | 60 hp | |
| Protecção contra curto-circuito | ||
| função do produto proteção-curto-circuito | Sim | |
| versão do disparador de curto-circuito | magnético | |
| Montagem/ Fixação/ Dimensões | ||
| posição de montagem | de forma arbitrária | |
| tipo de fixação | fixação de parafusos e trinquete em carris 35 mm de acordo com a DIN EN 60715 | |
| altura | 165 mm | |
| largura | 70 mm | |
| profundidade | 176 mm | |
| distância a cumprir | ||
| - à montagem sequencial para os lados | 0 mm | |
| - a peças com ligação à terra com 400 V | ||
| — a descer | 70 mm | |
| — a subir | 70 mm | |
| — para os lados | 10 mm | |
| - a peças sob tensão com 400 V | ||
| — a descer | 70 mm | |
| — a subir | 70 mm | |
| — para os lados | 10 mm | |
| - a peças com ligação à terra com 500 V | ||
| — a descer | 110 mm | |
| — a subir | 110 mm | |
| — para os lados | 10 mm | |
| - a peças sob tensão com 500 V | ||
| — a descer | 110 mm | |
| — a subir | 110 mm | |
| — para os lados | 10 mm | |
| - a peças com ligação à terra com 690 V | ||
| — a descer | 150 mm | |
| — a subir | 150 mm | |
| — para os lados | 30 mm | |
| - a peças sob tensão com 690 V | ||
| — a descer | 150 mm | |
| — a subir | 150 mm | |
| — para os lados | 30 mm | |
| Conexões/ terminais | ||
| versão da ligação elétrica | ||
| - para circuito principal | ligação aparafusada | |
| disposição de ligação elétrica para circuito principal | em cima e em baixo | |
| tipo de secções transversais dos condutores conectáveis | ||
| - para contactos principais | ||
| — unifilar | 2x (2,5 ... 16 mm²) | |
| — unifilar ou fios múltiplos | 2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²) | |
| — de fio fino com tratamento de terminal de fio | 2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²) | |
| — de fio fino sem tratamento de terminal de fio | 2x (10 ... 35 mm²), 1x (10 ... 50 mm²) | |
| binário de aperto | ||
| - para contactos principais em caso de terminal de cabo circular | 4,5 ... 6 N·m | |
| diâmetro exterior do terminal de cabo circular utilizável máximo | 19 mm | |
| binário de aperto | ||
| - para contactos principais no caso de ligação com parafuso | 4,5 ... 6 N·m | |
| Segurança | ||
| valor B10 | ||
| - em caso de taxa de exigência elevada segundo SN 31920 | 5 000 | |
| percentagem das falhas potencialmente perigosas | ||
| - com taxa de exigência baixa segundo SN 31920 | 50 % | |
| - em caso de taxa de exigência elevada segundo SN 31920 | 50 % | |
| valor T1 para intervalo de teste de verificação ou tempo de duração segundo a IEC 61508 | 10 a | |
| classe de proteção IP na parte frontal segundo a IEC 60529 | IP20 | |
| proteção contra contacto na parte frontal segundo a IEC 60529 | proteção para dedos com contacto vertical a partir da frente | |
| versão da indicação para estado de comutação | Manípulo | |
