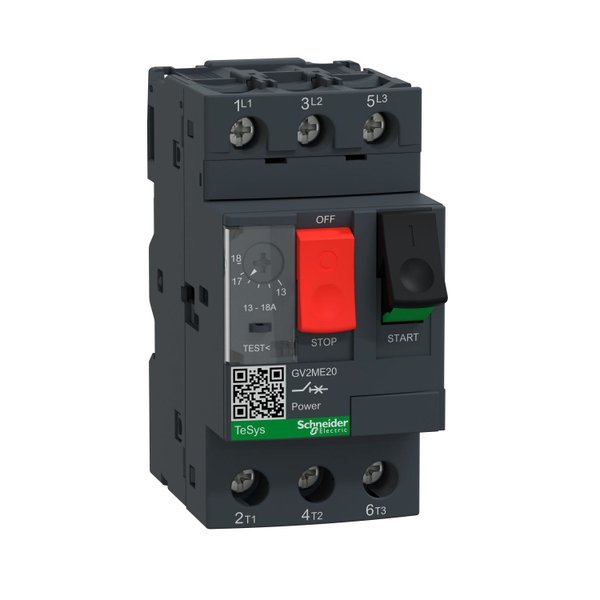

As novas gerações de disjuntores motores TeSys Deca - frame 2 oferecem uma solução completa para quase todas as aplicações. Ele fornece proteção contra curto-circuito, proteção contra sobrecarga e controle do motor (ON/OFF). Este produto possui 3 polos, capacidade de 13-18A/690V e está destinado para aplicações de motor trifásico 7.5kW/400V. Fornece uma proteção termomagnética com uma gama de regulação térmica 13-18A, disparo magnético a 9xIn e alta capacidade de ruptura Icu 15kA@400V. Além disso, conta com proteção IP20 e conexão por meio de terminais de parafuso. Também permite o controle de início/parada por botão de pressão garantido por 100.000 ciclos AC-3. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
- Design moderno
- Grande variedade de GV: Magnéticos, termomagnéticos, diferentes tamanhos (GV2, GV3, GV4)
- Fácil de instalar e operar com parafusos multi-padrão
- Ligação elétrica segura e duradoura com os terminais EverLink
- Experiência digital do cliente para acessar documentos técnicos
- Desempenho ambiental do produto
| Linha de Produto | TeSys Deca |
| Nome do produto | TeSys GV2 TeSys Deca |
| Tipo de produto ou componente | Disjuntor do motor |
| Nome abreviado do dispositivo | GV2ME |
| Aplicação do dispositivo | Proteção do motor |
| Tecnologia da unidade de disparo | Termomagnético |
Complementar
| Descrição de polos | 3P |
| Tipo de rede | CA |
| Categoria de uso | Categoria A conforme IEC 60947-2 CA-3 conforme IEC 60947-4-1 |
| Frequência da rede | 50/60 Hz conforme IEC 60947-4-1 |
| Modo de fixação | Trilho DIN de 35mm: encaixado Painel: aparafusado (com placa adaptadora) |
| Alimentação do motor kW | 7,5 kW a 400/415 V CA 50/60 Hz 9 kW a 500 V CA 50/60 Hz 15 kW a 690 V CA 50/60 Hz |
| Capacidade de corte | 100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2 15 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 8 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 6 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 3 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2 |
| Capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 50 % a 400/415 V CA 50/60 Hz para IEC 60947-2 50 % a 440 V CA 50/60 Hz para IEC 60947-2 75 % a 500 V CA 50/60 Hz para IEC 60947-2 75 % a 690 V CA 50/60 Hz para IEC 60947-2 |
| Tipo de controle | Botão não luminoso |
| Corrente nominal | 18 A |
| Linha de ajuste de proteção térmica | 13…18 A para IEC 60947-4-1 |
| Corrente de disparo magnético | 223 A |
| Corrente térmica convencional ao ar livre | 18 A conforme IEC 60947-4-1 |
| Tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| Tensão de isolamento nominal | 690 V CA 50/60 Hz conforme IEC 60947-2 |
| Tensão nominal suportável de impulso | 6 kV IEC 60947-2 |
| Sensibilidade da falha de fase | Sim para IEC 60947-4-1 |
| Adequação para isolamento | Sim conforme IEC 60947-1 § 7-1-6 |
| Dissipação de alimentação por polo | 2,5 W |
| Durabilidade mecânica | 100000 ciclos |
| Durabilidade elétrica | 100000 ciclos of CA-3 a 415 V pol |
| Avaliado pela carga | Contínuo para IEC 60947-4-1 |
| Torque de aperto | 1,7 N.m - ligar Conexão por parafuso |
| Normas | EN/IEC 60947-2 EN/IEC 60947-4-1 |
| Certificações do produto | CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA |
| grau de proteção IP | IP20 conforme IEC 60529 |
Medidas
| Altura | 89 mm |
| Largura | 45 mm |
| Profundidade | 78,5 mm |
| Peso do produto | 0,26 kg |
| Cor | Cinza escuro |
