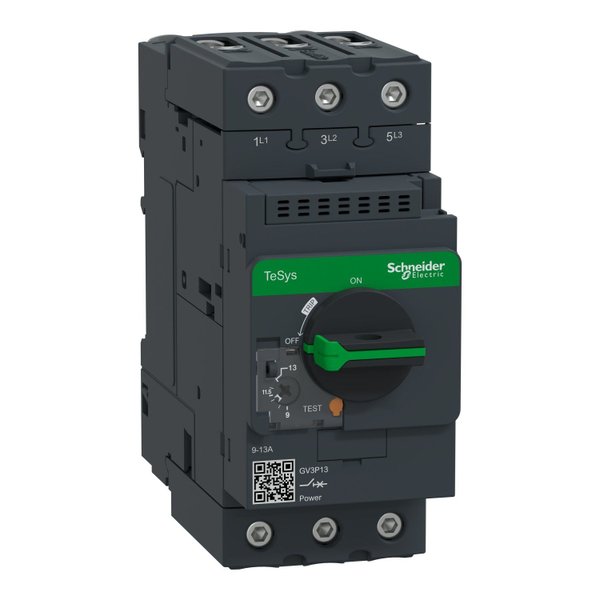

Os disjuntores motores Tesys Deca podem ser facilmente integrados em várias configurações, graças a sua largura padrão de 55 mm e montagem em trilho DIN. Além de contar com acessórios de barramento completos para conexão rápida. Este produto possui 3 polos, capacidade de 9-13A/690V e está destinado para aplicações de motor trifásico 5.5kW/400V. Fornece uma proteção termomagnética com uma gama de regulação térmica 9-13A, disparo magnético a 14xIn e alta capacidade de ruptura Icu 100kA@400V. Além disso, conta com proteção IP20 e conexão por meio de terminais parafusos Everlink BTR. Também permite o controle de inicio/parada por manopla rotativa garantida por 50.000 ciclos AC-3. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Vantagens:
- Design moderno
- Grande variedade de GV: Magnéticos, termomagnéticos, diferentes tamanhos (GV2, GV3, GV4)
- Fácil de instalar e operar com parafusos multi-padrão
- Ligação elétrica segura e duradoura com os terminais EverLink
- Experiência digital do cliente para acessar documentos técnicos
- Desempenho ambiental do produto Green Premium
| linha | TeSys Deca |
|---|---|
| Nome do produto | TeSys GV3 TeSys Deca |
| Tipo de produto ou componente | Motor circuit breaker |
| Nome abreviado do dispositivo | GV3P |
| Aplicação do dispositivo | Motor protection |
| tecnologia da unidade de disparo | Termomagnético |
| Descrição de polos | 3P |
|---|---|
| Tipo de rede | CA |
| categoria de uso | CA-3 conforme IEC 60947-4-1 |
| frequência da rede | 50/60 Hz conforme IEC 60947-4-1 |
| modo de fixação | Trilho DIN de 35mm: encaixado Painel: aparafusado (with 3 x M4 screws) |
| alimentação do motor kW | 5,5 kW a 400/415 V CA 50/60 Hz 7,5 kW a 500 V CA 50/60 Hz 11 kW a 690 V CA 50/60 Hz |
| capacidade de corte | 100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2 100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 50 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 12 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 6 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 100 % a 400/415 V CA 50/60 Hz para IEC 60947-2 100 % a 440 V CA 50/60 Hz para IEC 60947-2 50 % a 500 V CA 50/60 Hz para IEC 60947-2 50 % a 690 V CA 50/60 Hz para IEC 60947-2 |
| Tipo de controle | Punho giratório |
| [In] corrente nominal | 13 A |
| linha de ajuste de proteção térmica | 9…13 A para IEC 60947-4-1 |
| corrente de disparo magnético | 182 A |
| [Ith] corrente térmica convencional ao ar livre | 13 A conforme IEC 60947-4-1 |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz conforme IEC 60947-2 |
| [Uimp] tensão nominal suportável de impulso | 6 kV IEC 60947-2 |
| sensibilidade da falha de fase | Sim para IEC 60947-4-1 |
| adequação para isolamento | Sim conforme IEC 60947-1 |
| dissipação de alimentação por polo | 8 W |
| durabilidade mecânica | 50000 ciclos |
| durabilidade elétrica | 50000 ciclos of CA-3 a 415 V pol |
| avaliado pela carga | Contínuo para IEC 60947-4-1 |
| torque de aperto | 5 N.m - ligar Conexão por parafuso |
| Largura | 55 mm |
| Altura | 132 mm |
| profundidade | 136 mm |
| Peso líquido | 0,96 kg |
| cor | Cinza escuro |
| Normas | EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
|---|---|
| Certificações do produto | CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV ABS DNV-GL UKCA |
| grau de proteção IK | IK09 invólucro |
| grau de proteção IP | IP20 conforme IEC 60529 |
| resistência climática | Para IACS E10 |
| Temperatura ambiente para armazenamento | -40…80 °C |
| Resistência a incêndios | 960 °C conforme IEC 60695-2-11 |
| temperatura ambiente do ar para funcionamento | -20…60 °C |
| força mecânica | Choques: 15 Gn para 11 ms contator aberto Choques: 30 Gn para 11 ms contator fechado Vibrações: 4 Gn, 5...300 Hz |
| altitude de funcionamento | 3000 m |
