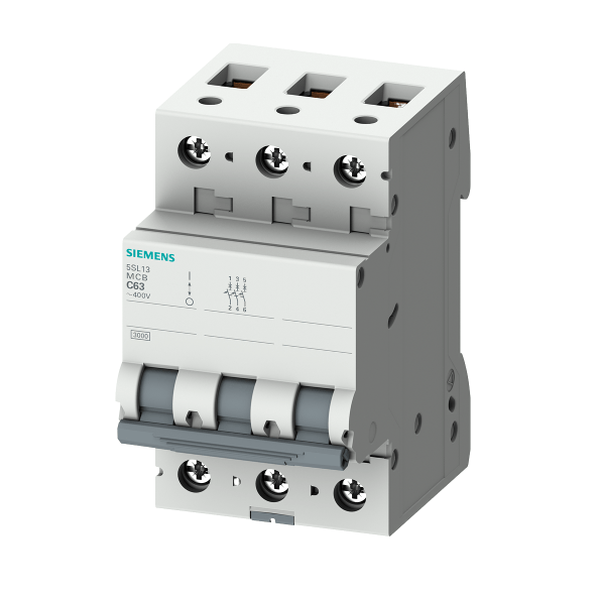

DISJUNTOR PARA PROTEÇÃO DE INSTALAÇÕES ELÉTRICAS, TIPO: TRIPOLAR, CORRENTE NOMINAL: 16A, CURVA CARACTERÍSTICA: C
| marca | SIEMENS | |
| designação do produto | Disjuntores | |
| Dados técnicos gerais | ||
| número de polos | 3 | |
| versão dos polos | 3P | |
| classe da característica de disparo | C | |
| durabilidade mecânica (ciclos de operação) típico | 4 000 | |
| categoria de sobretensão | III | |
| grau de contaminação | 2 | |
| Tensão | ||
| tipo de tensão da tensão de serviço | CA | |
| tensão de isolamento (Ti) | ||
| - com operação de fase única com CA valor estipulado | 253 V | |
| - com operação multifásica com CA valor estipulado | 440 V | |
| Tensão de alimentação | ||
| tensão de alimentação com CA valor estipulado | 230 V | |
| gama de valores da frequência da tensão de alimentação | 50/60 Hz | |
| tensão de serviço | ||
| - com operação multifásica com CA máximo | 440 V | |
| - com CC valor estipulado máximo | 72 V | |
| Classe de proteção | ||
| classe de proteção IP | IP20, com condutores ligados | |
| Capacidade de comutação | ||
| capacidade de comutação corrente | ||
| - segundo a IEC 60947-2 valor estipulado | 3 kA | |
| Dissipação | ||
| potência de perda [W] com valor estipulado de corrente com CA com estado de funcionamento quente por polo | 1,9 W | |
| aptidão para utilização | Construção civil / Infra-estruturas | |
| Detalhes do produto | ||
| característica do produto | ||
| - sem halogéneo | Sim | |
| - selável | Sim | |
| - sem silicone | Sim | |
| Conexões | ||
| secção transversal do condutor conectável unifilar | ||
| - mínimo | 0,75 mm² | |
| - máximo | 25 mm² | |
| secção transversal do condutor conectável de vários fios | ||
| - mínimo | 0,75 mm² | |
| - máximo | 25 mm² | |
| secção transversal do condutor conectável de fio fino com tratamento de terminal de fio | ||
| - mínimo | 0,75 mm² | |
| - máximo | 25 mm² | |
| binário de aperto no caso de ligação com parafuso | ||
| - mínimo | 2,5 N·m | |
| - máximo | 3 N·m | |
| Projeto mecânico | ||
| altura | 90 mm | |
| largura | 54 mm | |
| profundidade | 76 mm | |
| profundidade da montagem | 70 mm | |
| número de unidades modulares de largura | 3 | |
| posição de montagem | de forma arbitrária | |
| peso líquido | 375 g | |
| Condições ambientais | ||
| resistência à oscilação segundo a IEC 60068-2-6 | não | |
| temperatura ambiente durante o funcionamento | ||
| - mínimo | -25 °C | |
| - máximo | 45 °C | |
| temperatura ambiente durante o armazenamento | ||
| - mínimo | -40 °C | |
| - máximo | 75 °C | |
