| Marca |
SIEMENS |
| Referência |
5SY4 302-7 |
| Modelo |
SENTRON |
| designação do produto |

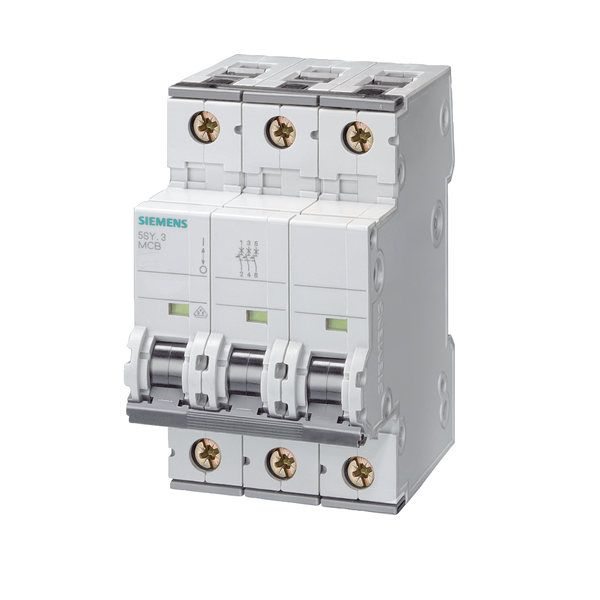

Disjuntor |
| Dados técnicos gerais |
| número de polos |
3 |
| versão dos polos |
3P |
| classe da característica de disparo |
C |
| durabilidade mecânica (ciclos de operação) típico |
10 000 |
| categoria de sobretensão |
III |
| grau de contaminação |
3 |
| Tensão |
| tipo de tensão da tensão de serviço |
CA |
| tensão de isolamento (Ti) |
|
| - com operação de fase única com CA valor estipulado |
440 V |
| - com operação multifásica com CA valor estipulado |
440 V |
| tensão de alimentação com operação de fase única com CA valor estipulado |
230 V |
| Tensão de alimentação |
| tensão de alimentação |
|
| - com CA valor estipulado |
400 V |
| - com CC valor estipulado |
60 V |
| gama de valores da frequência da tensão de alimentação |
50/60 Hz |
| tensão de serviço com CC valor estipulado máximo |
72 V |
| Classe de proteção |
| classe de proteção IP |
IP20, com condutores ligados |
| capacidade de comutação corrente |
|
| - com CC segundo a IEC 60947-2 valor estipulado |
15 kA |
| - segundo a EN 60898 valor estipulado |
10 kA |
| - segundo a IEC 60947-2 valor estipulado |
35 kA |
| classe de limitação de energia |
3 |
| Dissipação |
| potência de perda [W] com valor estipulado de corrente com CA com estado de funcionamento quente por polo |
1,2 W |
| aptidão para utilização |
Construção de máquinas / Indústria |
| Função do produto |
| valores de ajuste da corrente de ajuste (Ii) na ativação I |
8 |
| valor de referência da corrente de ajuste (Ii) na ativação I |
x In |
| Curto-circuito |
| capacidade de desativação da corrente de curto-circuito (Icn) |
|
| - com CA segundo UL 1077 e CSA C22.2 No.235 |
5 kA |
| Conexões |
| secção transversal do condutor conectável unifilar |
|
| - mínimo |
0,75 mm² |
| - máximo |
35 mm² |
| secção transversal do condutor conectável de vários fios |
|
| - mínimo |
0,75 mm² |
| - máximo |
35 mm² |
| secção transversal do condutor conectável de fio fino com tratamento de terminal de fio |
|
| - mínimo |
0,75 mm² |
| - máximo |
25 mm² |
| número AWG como secção transversal do condutor conectável codificada |
|
| - mínimo |
18 |
| - máximo |
4 |
| binário de aperto [lbf·in] no caso de ligação com parafuso |
|
| - mínimo |
22 lbf·in |
| - máximo |
31 lbf·in |
| binário de aperto no caso de ligação com parafuso |
|
| - mínimo |
2,5 N·m |
| - máximo |
3,5 N·m |
| Medidas |
| altura |
90 mm |
| largura |
54 mm |
| profundidade |
76 mm |
| profundidade da montagem |
70 mm |
| peso líquido |
466 g |
| norma |
IEC / EN 60898-1, IEC / EN 60947-2 / UL1077 |
| resistência à oscilação segundo a IEC 60068-2-6 |
±1 mm com 5 a 25 Hz; 50m/s² com 25 a 150 Hz |
| temperatura ambiente durante o funcionamento |
|
| - mínimo |
-40 °C |
| - máximo |
70 °C |
