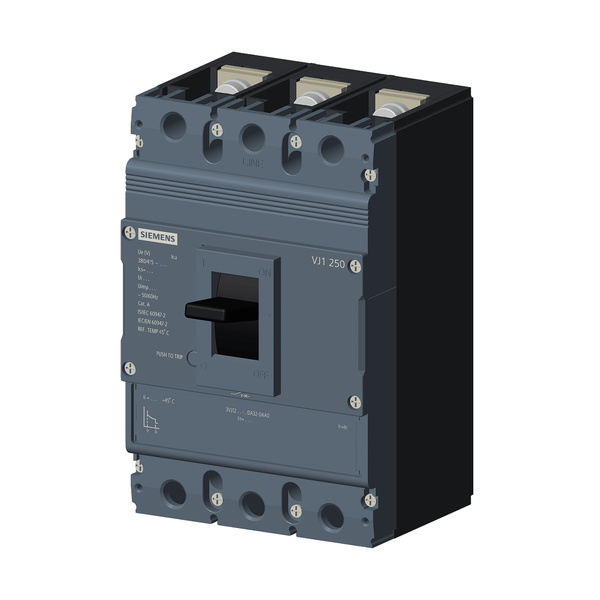

Disjuntor Tripolar Caixa Moldada Ajustável 200-250A 3VJ1225-5DB32-0AA0 Siemens
disjuntor 3VJ1 Framesize IEC 3VJ12 Proteção de linha 250A ATFM 3 polos Icu=36kA@415V Ics=75% Icu In=250A proteção contra sobrecarga Ir=200A...250A proteção contra curto-circuito Ii=10 x In Conexão a parafuso
| Marca | SIEMENS | |
| Referência | 3VJ1225-5DB32-0AA0 | |
| número de polos | 3 | |
| Dados técnicos gerais | ||
| tensão de isolamento / valor estipulado | 1 000 V | |
| tensão de serviço / com CA / valor estipulado | 415 V | |
| potência de perda [W] / máximo | 31,5 W | |
| potência de perda [W] / com valor estipulado de corrente / com CA / com estado de funcionamento quente / por polo | 10,5 W | |
| durabilidade mecânica (ciclos de operação) / típico | 15 000 | |
| vida útil elétrica (ciclos de operação) / com AC-1 / com 380/415 V | 5 000 | |
| Peso líquido por ME | 1,99 kg | |
| Eletricidade | ||
| corrente permanente / valor estipulado | 250 A | |
| Capacidade de comutação IEC 60947 | ||
| capacidade de desativação da corrente limite de curto-circuito (Icu) | ||
| - com 415 V | 36 kA | |
| capacidade de desativação da corrente de curto-circuito de serviço (Ics) | ||
| - com 415 V | 27 kA | |
| capacidade de ligação da corrente de curto-circuito (Icm) | ||
| - com 415 V | 75,6 kA | |
| Os parâmetros ajustáveis | ||
| corrente do valor de resposta ajustável / do dispositivo instantâneo de disparo de curto-circuitos | ||
| - mínimo | 2 500 A | |
| - máximo | 2 500 A | |
| Medidas | ||
| altura | 166 mm | |
| largura | 107,5 mm | |
| profundidade | 85 mm | |
| temperatura ambiente | ||
| - durante o funcionamento / mínimo | -10 °C | |
| - durante o funcionamento / máximo | 60 °C | |
| - durante o armazenamento / mínimo | -15 °C | |
| - durante o armazenamento / máximo | 75 °C | |
