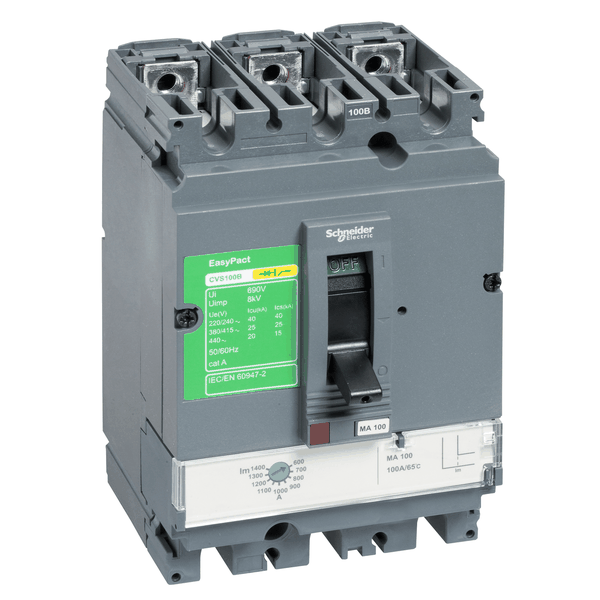

O EasyPact CVS100B é um interruptor, ou disjuntor, termomagnético fixo 3d de 3 polos com alto nível de desempenho e funcionalidade econômica. É uma escolha ideal para aplicações de proteção de edifícios pequenos e médios. A capacidade de ruptura (Icu) é de 25kA rms a 415VAC 50/60Hz. A tensão de operação é de 440 VAC 50/60 Hz. Este disjuntor inclui uma unidade de disparo TMD nominal de 32A. A unidade de desconexão TMD fornece proteção de sobrecarga térmica ajustável e proteção magnética fixa. Esta versão de 3 polos com dimensões de 105 mm (L) x 161 mm (A) x 86 mm (P) inclui uma variedade de recursos e acessórios opcionais. Além disso, pode ser instalado em painéis de interruptores de isolação de classe II, pois é um dispositivo frontal de classe II (IEC 60664-1). Este produto está em conformidade com as normas internacionais (IEC 60947, CCC, EAC). Os disjuntores termomagnéticos Easypact CVS levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
- É uma escolha ideal para aplicações de proteção de edifícios pequenos e médios.
- A capacidade de ruptura (Icu) é de 25kA rms a 415VAC 50/60Hz.
- A tensão de operação é de 440 VAC 50/60 Hz.
- Este disjuntor inclui uma unidade de disparo TMD nominal de 32A.
- A unidade de desconexão TMD fornece proteção de sobrecarga térmica ajustável e proteção magnética fixa.
- Desempenho ambiental do produto Green PremiumTM
| Linha de Produto | Easypact CVS100...250 |
| Tipo de produto ou componente | Disjuntor |
| Nome abreviado do dispositivo | CVS100B |
| Aplicação do dispositivo | Distribuição |
| Descrição de polos | 3P |
| Descrição dos polos protegidos | 3D |
| Earth leakage protection (Vigi add on) | Com |
| Corrente nominal | 100 A a 40 °C |
| Código de capacidade de interrupção | B |
| Tipo de rede | CA |
| Tensão de operação nominal | 380/415 V CA 50/60 Hz para IEC 60947-2 |
| Capacidade de ruptura | 25 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 |
| Categoria de uso | Categoria A |
| Nome da unidade de disparo | TM-D |
| Tecnologia da unidade de disparo | Termomagnético |
| Classificação da unidade de disparo | 70…100 A |
| Tipo de proteção | Proteção contra curtos-circuitos (magnético) |
Complementar
| Frequência da rede | 50/60 Hz |
| Tipo de controle | Alavanca articulada |
| Modo de montagem | Fixo |
| Suporte de montagem | Placa posterior |
| Conexões da parte de cima e inferior | Frontal |
| Tensão de isolamento nominal | 690 V para IEC 60947-2 |
| Tensão nominal de impulso suportada | 8 kV conforme IEC 60947-2 |
| Capacidade de corte nominal em serviço | 25 kA a 380/415 V CA 50/60 Hz para IEC 60947-2 |
| Indicação de posição do contato | Sim |
| Normas | IEC 60947-2 |
| Certificações do produto | CCC GOST CCS |
Medidas
| Altura | 161 mm |
| Largura | 105 mm |
| Profundidade | 86 mm |
| Peso líquido | 1,8 kg |
