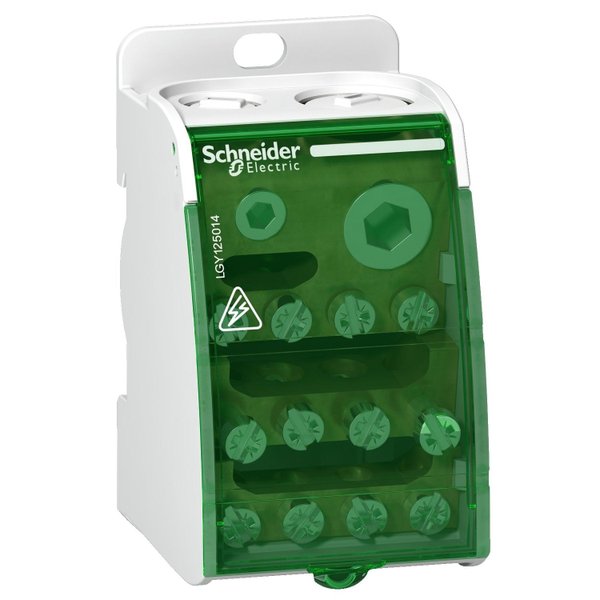

Os blocos de distribuição Linergy DS podem ser instalados em um trilho Din padrão ou em uma placa de montagem. Dedicado a instalações de 1P, possui 14 conexões, opera na corrente de 250 A, com corrente de pico de 60 kA, tensão de 230/440 VCA e classe de proteção 3.
| Linha de Produto | Linergy |
| Nome do produto | Linergy DS |
| Tipo de produto ou componente | Bloco de distribuição |
| Suporte de montagem | Trilho DIN |
| Compatibilidade de gama | Prisma G Prisma P Prisma PH Espacial TeSys |
| Compatibilidade do produto | Gabinetes espaciais |
| Descrição de polos | 1P |
| Saídas do bloco de distribuição | 14 |
| Tensão de operação nominal | 230 V CA Fase/N 440 V CA Ph/Ph |
| Tensão de isolamento nominal | 500 V CA |
| Tensão suportável de impulso nominal | 8 kV |
| Corrente nominal de operação | 250 A a 40 °C |
| Corrente nominal de curta duração admissível | 14,4 kA para 1 s |
| Corrente admissível de pico nominal | 60 kA |
| Conexões - terminais | Distribuição: Conexão por parafuso 4 cabo(s)1,5…16 mm² rígido Distribuição: Conexão por parafuso 4 cabo(s)1,5…10 mm² Flexível Com ponta do cabo Distribuição: Conexão por parafuso 8 cabo(s)2,5…25 mm² rígido Distribuição: Conexão por parafuso 8 cabo(s)1,5…16 mm² Flexível Com ponta do cabo Alimentação: Conexão por parafuso 1 cabo(s)35…120 mm² rígido Alimentação: Conexão por parafuso 1 cabo(s)23…95 mm² Flexível Com ponta do cabo Distribuição: Conexão por parafuso 1 cabo(s)1,5…50 mm² rígido Distribuição: Conexão por parafuso 1 cabo(s)1,5…35 mm² Flexível Com ponta do cabo |
| Torque de aperto | Distribuição: 2 N.m Plano chave de fendas7,5 mm Distribuição: 2 N.m PZ2 chave de fendas7,5 mm Alimentação: 10 N.m Plano chave de fendas15,3 mm Alimentação: 10 N.m PZ2 chave de fendas15,3 mm Distribuição: 4 N.m Plano chave de fendas10 mm Distribuição: 4 N.m PZ2 chave de fendas10 mm Distribuição: 2 N.m Plano chave de fendas6 mm Distribuição: 2 N.m PZ2 chave de fendas6 mm |
| Desvios de 9 mm | 5 |
| Normas | EN/IEC 60947-7-1 EN/IEC 61439-1 |
| Altura | 85 mm |
| Largura | 45 mm |
| Profundidade | 50,5 mm |
| Peso do produto | 0,252 kg |
| Cor | Branco (RAL 9003) |
